Датчик массового расхода воздуха ваз 2115

Содержание

Основные признаки неисправности ДМРВ (ВАЗ)

ДМРВ – это датчик массового расхода воздуха. Он расположен в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата. Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные признаки неисправности ДМРВ, а также узнаем принцип действия и функциональность этого оборудования.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха. Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ. Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

ДМРВ ВАЗ — признаки неисправности и диагностика

При выходе из строя этого датчика, скорее всего на приборной панели будет гореть лампа «Проверьте двигатель» (Check Engine).

Способы диагностики ДМРВ

Существует несколько вариантов для проверки ДМРВ. Признаки неисправности обнаружатся практически сразу. Давайте рассмотрим их вместе.

Первый способ – отключение датчика

Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик. Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим. А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине. Если автомобиль прибавил в динамических характеристиках разгона, тогда есть смысл искать признаки неисправности ДМРВ.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжение

Если показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

Основные симптомы

Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности. Появляется стойкое ощущение, что машина просто «не едет». Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков. Большой расход топлива – это тоже сигнал для диагностики этого датчика. Когда ваша машина при переключении с передачи на передачу останавливается, есть смысл проверить датчик ДМРВ. ВАЗ 2110 признаки неисправности имеет такие же, как и у остальных автомобилей.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья». Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10». Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости. Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Датчики ВАЗ 2115: назначения и неисправности

Инжекторные двигатели управляются не механически, а электронно, с помощью бортового компьютера. Для того, чтобы система могла получать информацию о состоянии различных узлов и агрегатов машины, многие из них оснащаются специальными датчиками. Появились эти устройства и в автомобилях ВАЗ после их оснащения инжекторными двигателями. Не исключение и ВАЗ 2115. Датчики, их назначения, неисправности описаны в этой статье.

Схема расположения датчиков

Датчики под капотом ВАЗ 2115 расположены следующим образом.

1. Датчик фаз; 2. Датчик температуры охлаждающей жидкости; 3. Датчик детонации; 4. Датчик давления масла; 5. Датчик кислорода; 6. Датчик положения коленвала; 7. Датчик скорости; 8. Датчик холостого хода; 9. Датчик массового расхода воздуха; 10-11. Датчик уровня бензина; 12. Датчик уровня тосола; 13. Датчик положения дроссельной заслонки

Датчики, их назначения и неисправности

Давайте теперь поговорим подробнее про каждый из датчиков, разберём где находятся и как выглядят.

Холостого хода (РХХ)

Устройство располагается в дроссельном узле. Он представляет собой небольшую индукционную катушку, внутри которой находится игла. В зависимости от показаний контроллера на обмотку катушки подаётся то или иное напряжение и игла выдвигается на определённое расстояние в патрубок дросселя, регулируя подачу воздуха. С помощью этого корректируется холостой ход.

Регулятор холостого хода

Какого-либо индикатора, отвечающего за этот датчик, нет. Поэтому если данный узел выходит из строя, то это можно понять по следующим «симптомам»:

  • Двигатель глохнет на холостом ходу или при переключении скорости;
  • «Плавающие», нестабильные обороты на холостом ходу;
  • При включении непрогретого двигателя отсутствуют повышенные обороты.
Читать еще:  Как проверить стартер ваз 2110

Для замены датчика необходимо обесточить проводку машины, полностью отсоединить дроссельный узел, а затем извлечь из него датчик, предварительно отключив клеммы, подающие на него электричество. На место старого датчика нужно установить новое устройство и поместить дроссельный узел на место.

Детонации (ДД)

Датчик детонации находится между цилиндрами на двигателе автомобиля и реагирует, когда топливо детонирует внутри цилиндра. По сути дела он представляет собой пьезоэлемент. Когда происходит детонация бензина, датчик преобразует колебания, возникающие при этом, в электричество. Ток подаётся на бортовой компьютер и сигнализирует о взрыве топлива. После этого автоматически регулируется опережение зажигания.

Датчик детонации

При поломке этой разновидности датчика топливо начинает детонировать в двигателе. Чтобы проверить устройство на работоспособность, нужно отсоединить его с помощью ключа от места его крепления, подключить к вольтметру и постучать по нему. Если на вольтметр было подано напряжение, значит, узел рабочий, если же нет – неисправный.

Для замены устройства его нужно открутить от посадочного места с помощью ключа, отсоединить от него клеммы и поставить новый прибор.

Кислорода (Лямбда-зонд)

Датчик кислорода, известный также как лямбда-зонд, устанавливается на выхлопную трубу у самого контакта с цилиндрами. Он измеряет количество содержащегося в выхлопных газах и окружающей среде кислорода. Работает он только при включенном двигателе, так как для его функционирования должен быть нагрет. При попадании на датчик молекул кислорода в нём образуется электричество, которое поступает на блок управления. Бортовой компьютер на основании показаний датчика регулирует подачу кислорода в цилиндры двигателя.

Лямбда-зонд

При поломке датчика возникают следующие последствия:

  • Нестабильный расход бензина: то больше, то меньше;
  • «Гуляющие» обороты на холостом ходу;
  • Резкое падение мощности при ускорении.

Для того, чтобы произвести замену данного датчика, необходимо обесточить авто, отсоединить идущие к устройству провода, открутить его с помощью ключа, а затем поставить на его место новое.

Положения коленвала (ДПКВ)

Этот датчик регулирует воспламенение горючей смеси в цилиндрах в зависимости от положения коленчатого вала. Определяется это положения путем считывания электромагнитных импульсов с зубчатого шкива электрогенератора. Сам датчик расположен в непосредственной близости от него.

Датчик положения коленчатого вала

Симптомами поломки устройства могут служить:

  • Нестабильность холостого хода;
  • «Плавающие» обороты;
  • Падение мощности;
  • Проблемы при включении мотора.

В домашних условиях работоспособность датчика можно протестировать посредством мультиметра в режиме омметра. Сопротивление на контактах прибора должно быть от 500 до 700 Ом. Если оно сильно отличается от этих значений, датчик неисправен.

Для замены датчика нужно обесточить проводку автомобиля, отсоединив аккумулятор, отключить от устройства электрические контакты, а затем открутить крепёжный болт, извлечь датчик и поставить новый.

Положения распределительного вала (ДПРВ)

Этот датчик, сокращённо называющийся ДПРВ, считывает данные с распределительного вала. Происходит это при помощи специальной шестерёнки, установленной на валу, на которой отсутствуют два зубца. Нужен данный датчик для регулировки бортовым компьютером машины угла зажигания.

Датчик положения распределительного вала

Если это устройство сломалось, холостой ход становится нестабильным, а также увеличивается потребление двигателем горючего.

Располагается датчик слева от двигателя, около воздухофильтра. Перед его заменой нужно обесточить проводку автомобиля. Затем нужно открутить фиксирующий датчик болт, извлечь его, отсоединить контактную клемму, а потом установить новое устройство.

Температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости (сокращённо – ДТОЖ) располагается между головкой цилиндров и термостатом. Он измеряет температуру охлаждающей жидкости и передает на бортовой компьютер полученные показатели. На основании этой информации автоматически регулируется скорость вращения вентилятора охлаждения, а также интенсивность работы насоса, подкачивающего тосол.

Признаками поломки могут служить:

  • Самопроизвольное включение вентилятора даже при холодном двигателе;
  • Повышение расхода горючего;
  • Сложность завести двигатель «на горячую»;
  • Перегрев мотора;
  • Показания индикатора на приборной панели не соответствуют реальной температуре двигателя.

Проверить датчик можно, опустив его в разогретую охлаждающую жидкость и замерив сопротивление на контактах с помощью мультиметра. Перед этим температуру жидкости надо измерить термометром, а затем сравнить показания градусника и омметра. Если при температуре 50-60 градусов сопротивление датчика составляет 600-700 Ом, он исправен, если оно значительно отличается от этих цифр, устройство неисправно.

Чтобы заменить датчик, нужно обесточить проводку авто, слить охлаждающую жидкость, отключить датчик от проводки, выкрутить его из посадочного места и поставить новый прибор.

Датчик фаз

Он отвечает за поочередный впрыск бензина в цилиндры. При его нормальном функционировании форсунки открываются поочередно. В случае выхода из строя он перестаёт подавать сигналы на бортовой компьютер машины, после чего включается режим подачи бензина, при котором горючее впрыскивается одновременно в два цилиндра.

Датчик фаз

Понять о том, что возникла неисправность, можно по незначительному увеличению расхода бензина, которое составляет примерно 10%. Также снижается чистота выхлопных газов, в них становится больше токсичных примесей. Кроме того, при запуске двигателя на приборной панели загорается лампочка «проверить двигатель».

Однако без использования специальной техники сказать с полной уверенностью, исправен ли этот датчик, невозможно, поэтому поломку можно выявить только в автосервисе.

Расположен датчик на головке цилиндров. Перед заменой нужно обесточить автомобиль, отключив аккумулятор. Для замены необходимо открутить датчик ключом, а на его место поставить новый, предварительно смазав герметиком, и подключить его к проводке машины.

Положения дроссельной заслонки (ДПДЗ)

Поскольку в автомобилях ВАЗ 2115 стоит инжекторный двигатель, в котором педаль газа напрямую не связана с дроссельной заслонкой, которая управляется электронно, для регулировки подачи топлива используют датчик положения дроссельной заслонки (ДПДЗ). По сути этот датчик представляет собой потенциометр. Он имеет три контакта. Один заземлён, на второй подаётся +5 В, а третий, подвижный, связан с дроссельной заслонкой. При изменении положения заслонки меняется сопротивление датчика. Это считывает бортовой компьютер и в зависимости от показаний прибора уменьшает или увеличивает подачу топлива.

Датчик положения дроссельной заслонки

Признаками поломки ДПДЗ являются:

  • Слишком высокие обороты на холостом ходу;
  • Понижение мощности двигателя;
  • Рывки и подергивания при нажатии на акселератор.

Располагается ДПДЗ прямо на дроссельном патрубке, к которому он крепится с помощью двух винтов. Для его замены нужно открутить их и поставить на его место новое устройство. При этом лучше заменить и поролоновую прокладку, находящуюся между патрубком и датчиком. Производить замену нужно при отсутствии электротока в проводке.

Температуры

Датчик температуры ВАЗ 2115 устроен так же, как и ДТОЖ, и работает он по такому же принципу. Однако, в отличие от ДТОЖ, находится этот прибор в головке блока цилиндров. Именно там он измеряет температуру охлаждающей жидкости.

Датчик температуры

При его неисправности могут появиться следующие признаки:

  • Проблемы при запуске двигателя (независимо от температуры окружающей среды);
  • Нестабильная работа мотора на холостом ходу;
  • Увеличение расхода бензина;
  • Сигнал индикатора на приборной панели.

Для замены датчика необходимо открутить его от посадочного места и поставить туда новое устройство. Перед этим следует обесточить машину и слить охлаждающую жидкость.

Скорости (Холла)

В автомобилях ВАЗ 2115 установлен электронный датчик скорости. Ещё его называют датчиком Холла. Связано это с тем, что в основу его работы положен принцип Холла, суть которого заключается в том, что если поместить полупроводник, через который проходит постоянный ток, в магнитное поле, в этом полупроводнике из-за разности потенциалов возникают дополнительные электрические импульсы. Именно они поступают на спидометр машины и преобразуются в индикацию скорости движения.

Датчик скорости

Расположен датчик на коробке передач. При его выходе из строя:

  • Спидометр работает некорректно или совсем не функционирует;
  • Нестабильны обороты на холостом ходу.

Заменить датчик несложно. Для этого нужно обесточить проводку машины, открутить с помощью ключа неисправный прибор, отсоединить от него контакты и поставить на его место новый.

Уровня топлива

Данный датчик определяет, сколько осталось бензина. Он состоит из поплавка и переменного резистора. Поплавок, прикрепленный к резистору, плавает в горючем, и когда его уровень изменяется, опускается или поднимается. При этом изменяется и сопротивление на резисторе. Эти данные передаются на приборную панель и бортовой компьютер.

Датчик уровня топлива

В случае, когда датчик неисправен, загорается лампочка, сигнализирующая о пустом баке, а стрелка индикатора топлива показывает недостоверные сведения.

Для замены устройства понадобится:

  • Снять нижнюю подушку на заднем сидении и отодвинуть обивку багажника;
  • Открутить болты, с помощью которых крепится крышка бака;
  • Отсоединить от датчика идущие к нему провода;
  • Извлечь датчик;
  • Поставить на его место новый прибор и подсоединить его к проводке машины.
Читать еще:  Регулировка клапанов ваз 2105

Массового расхода воздуха (ДМРВ)

Этот прибор измеряет количество потребляемого двигателем воздуха и скорость реакции в цилиндрах, а бортовой компьютер на основании его показаний определяет, в каком соотношении нужно смешать горючее с воздухом. Находится датчик на патрубке фильтра.

Датчик массового расхода воздуха

Неисправность датчика приводит к:

  • Увеличению расхода бензина;
  • Снижению мощности;
  • Ухудшению динамики машины;
  • Некорректной работе вентилятора воздухофильтра;
  • Появлению индикатора «проверка двигателя» на приборной панели.

Для замены устройства необходимо ослабить хомут на патрубке, а также выкрутить удерживающие датчик винты, отсоединить от датчика контакты и снять его. Делается это при обесточенной проводке машины. Затем на место снятого датчика крепится новый.

Выход из строя даже одного из датчиков, имеющихся в автомобиле ВАЗ 2115, может повлечь неблагоприятные последствия. Поэтому если вы заметили один из «симптомов» их неисправности, лучше не медлить с заменой вышедшего из строя устройства. Это обеспечит вам комфортную и безопасную езду, а также продлит срок службы автомобиля.

Как проверить и почистить датчик массового расхода воздуха на ВАЗ 2114

ДМРВ, то есть датчик массового расхода воздуха, служит для обеспечения эффективной работы силового агрегата, вне зависимости от режима его функционирования.

Внешний вид устройства

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

  • Время реакции;
  • Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

  1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
  2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
  3. При переключениях передачи двигатель выключается;
  4. Падает мощность;
  5. Повышается расход топлива;
  6. При горячем двигателе мотор с трудом заводится;
  7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

  • Отсутствии подключения датчика;
  • Обрывах в цепи;
  • Окислении и обрыве массы в цепи;
  • Сбое в работе электронного блока управления мотором;
  • Замыкании или обрыве сигнальных проводов;
  • Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Проверка

Есть несколько способов проверки работоспособности датчика расхода. Но для начала вам нужно определить, где искомый объект располагается.

А находится наш герой в подкапотном пространстве. Отыщите там патрубок от воздушного фильтра. Именно на нем находится ДМРВ, который следит за потоком воздуха, проходящим через фильтр. Его замена выполняется просто — достаточно демонтировать устройство, сняв его с крепежей, и поставив на место новое.

Теперь что касается проверки.

  1. Отключите датчик путем отсоединения от разъема колодки с проводками. Нажмите на фиксатор снизу, и все у вас получится. Теперь запускайте мотор, и поднимайте обороты минимум до 1500 оборотов. Отключив датчик, авто воспримет этот как аварийное состояние, потому приготовление смеси будет осуществляться в зависимости от текущего положения дросселя. Проедьте небольшое расстояние. Если машина будет разгоняться быстрее обычного, ДМРВ точно вышел из строя.
  2. Замените прошивку. Оригинальную прошивку электронного блока управления не редко меняется. Потому мы не можем узнать, какой алгоритм работы датчика был прописан в случае с первым способом проверки. Дроссельная заслонка имеет упор, под него следует положить пластину толщиной примерно 1 миллиметр. Это позволит поднять обороты. Теперь отключается фишка с датчиком. Если ДМРВ не работает, движок заглохнет. Если этого не произошло, тогда прошивка не оригинальная, шаги регулятора холостого хода прописаны неправильно.

Проверка мультиметром

Для этого вам придется воспользоваться мультиметром. И как проверить этим способом работоспособность датчика? Выберите на приборе режим измерения постоянного напряжения и максимальное значение поставьте на отметку 2В.

Проверяем мультиметром

Отдельно следует ознакомиться со схемой подключения в случае с ВАЗ 2114.

Последовательность

Цвет провода

Значение

Питание на выходе

Выход на главное реле

В отдельных случаях цвет может отличаться, однако последовательность всегда остается одинаковой. Это позволит не запутаться.

Включаем зажигание при заглушенном моторе. Плюсовой щуп мультиметра подключается к желтому выходу датчика, а черный, то есть плюсовой, идет на зеленый.

Щупы измерительного прибора следует вставлять через резиновые уплотнители разъемов, не повреждая при этом изоляцию. Щупы стоит смочить с помощью всемогущего средства WD 40. Теперь замерьте показатели напряжения. Полученный результат сопоставьте с данными из таблицы.

Показатель напряжения

Состояние ДМРВ

ДМРВ исправен, состояние почти новое, служить может долго

Датчик в неплохом состоянии, хотя старый. К работоспособности претензий нет

ДМРВ в плохом состоянии, практически выработал свой ресурс, потребует скорой замены

Состояние критичное, ресурс исчерпан. Рекомендуется в ближайшее время заменить во избежание неприятностей

Если установить новый датчик, изначально он будет демонстрировать показания в районе 0,996-1,01 В, но с течением времени напряжение начнет увеличиваться. Это свидетельствует об износе.

Чистка

Чистка — это один из наиболее эффективных способов вернуть к жизни ДМРВ и обеспечить его работой еще не на один сезон эксплуатации вашего ВАЗ 2114.

Давайте разберемся, как можно почистить этот измерительный прибор.

  1. С помощью крестовой отвертки ослабьте хомут, который держит патрубок от воздухозаборника.
  2. Снимите гофру и проверьте, присутствуют ли следы масла, конденсата внутри.
  3. Изучите состояние внутренней поверхности самого ДМРВ.
  4. Если все хорошо, никаких следов загрязнения быть не должно.
  5. Чувствительный компонент датчика не редко выходит из строя по причине появления загрязнений.

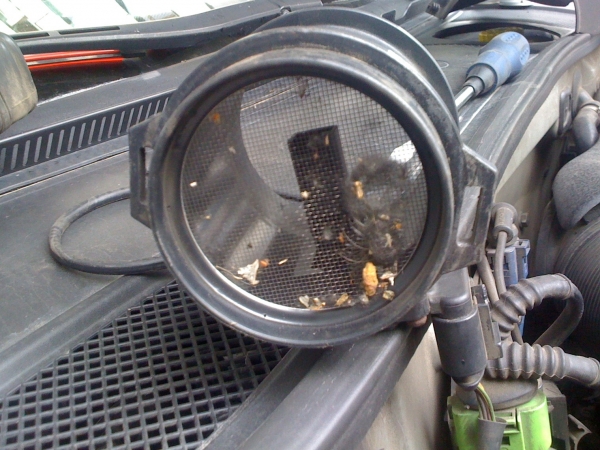

Загрязнения

  1. Во избежание подобных проблем с грязью рекомендуется регулярно, согласно руководству по эксплуатации, выполнять замену воздушного фильтра.
  2. Масло на датчик может попадать по причине повышенного уровня масла в картере из-за засорения маслоотделителя в системе вентиляции.
  3. Датчик удерживается на патрубке с помощью двух винтов.
  4. Демонтаж выполняется рожковым ключом. Так можно снять и заменить датчик, если потребуется.
  5. Впереди располагается вход, на котором должно располагаться уплотнительное резиновое кольцо. Оно служит для защиты от подсоса загрязненного, неочищенного воздуха. Если уплотнитель отсутствует, он зацепился за фильтр. Как результат, входная сетка ДМРВ будет загрязняться.
  6. Очистите сетку подручными средствами. Можно зубочисткой, зубной щеткой.
  7. Поставьте на место уплотнитель, верните датчик на свое законное место.

Каждый способ по-своему эффективен. Но лучше всего проверить работоспособность ДМРВ путем установки на его место нового датчика. Сравнив поведение автомобиля, вы определите, необходима ли замена или чистка.

Читать еще:  Объем бака форд фокус 2

Если у вас нет времени или желания самостоятельно заниматься проблемами с ДМРВ, можете обратиться в автосервис. Там с помощью осциллограммы помогут проверить состояние устройства. Но учтите, на диагностику и замену на СТО придется потратить значительную сумму денег. Это при том, что сам датчик расхода может обойтись в 4 тысячи рублей.

Признаки неисправности датчика ДМВР ВАЗ-2115 и его замена или чистка

ДМРВ является специальным датчиком, отслеживающим массовый расход силовой установкой воздуха. Где находится этот контролирующий прибор? В топливной системе мотора, а точнее, непосредственно во впускающем тракте. Его называют специалисты самым важным элементом, обеспечивающим правильный впрыск горючего в двигатель. Этот датчик, как и любой другой узел, может выходить из строя.

В данной статье рассказывается о том, как на ВАЗ-2115 функционирует датчик ДМРВ, и о возможных проблемах, возникающих при его отказе. Поведаем мы и о путях их устранения.

Для чего нужен ДМРВ

Данный контролирующий прибор призван определять объем поступающего воздуха в камеры сгорания силового агрегата. Как известно, без этого двигатель в принципе не сможет работать. Его производитель установил недалеко от фильтра воздушного.

В двигатель поступает во время его работы 1 часть бензина и 14 частей воздуха. В результате образуется наиболее оптимальная по составу смесь, позволяющая работать силовой установке максимально эффективно.

Если эта пропорция по той или иной причине не соблюдается, начинает происходить:

  • чрезмерный расход бензина;
  • падение мощности.

Таким образом, правильный массовый расход воздуха является одним из основных условий надлежащего функционирования автомобиля. Расчет этого параметра происходит в ЭБУ на основании показаний ДМРВ.

В зависимости от того, насколько сильно водитель авто давит на акселератор, интенсивнее подается и воздух. Со своей стороны, ДМРВ измеряет поступающие его объемы, и данные направляются в бортовой компьютер. Последний сообразно регулирует и приток бензина.

Принцип действия ДМРВ

В основе датчика – платиновая проволока толщиной всего лишь 70 микрометров. Она скрыта в особой тубе, находящейся перед заслонкой дросселя. Когда воздух на нее попадает, проволока охлаждается. Для восстановления нормальной температуры по ней проходит определенный заряд электричества, по величине его ЭБУ, и узнает, сколько именно нужного мотору топлива в данный момент.

В связи с тем, что воздух поступает непосредственно из атмосферы, на проволоке регулярно оседает грязь. Именно она в большинстве своем способствует тому, что датчик приходит в негодность. В последних моделях ДМРВ, впрочем, имеется система автоматической очистки.

Существенный недостаток описанной конструкции – это неприспособленность к ремонту. В результате рано или поздно, но расход денег становится неизбежным.

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

  • утрачивается мощность;
  • скорость также падает;
  • расходуется много топлива;
  • двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

  • путем выключения;
  • мультиметром;
  • при осмотре.

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош». Проверка происходит так:

  • на тестере устанавливается шкала на 2 вольта постоянного напряжения;
  • красный щуп приставляют к желтому проводу, черный к зеленому;
  • включают зажигание.

Если показания находятся в пределах:

  • 1,02 вольта – то датчик исправен;
  • 1,03 – допустимое значение;
  • 1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Чистка ДМРВ

Как уже отмечалось ранее, ремонту ДМРВ не подлежит. Но некоторые умельцы умудряются производить его чистку, продлевая таким образом срок службы рассматриваемого контролирующего прибора. Причем некоторые уверяют, что проделывали это неоднократно.

В реальности стоит признать, что шанс на починку достаточно невысокий. Однако если принять к сведению, что стоимость нового датчика довольно высока, а попытка реанимировать старый не требует в общем ничего, кроме времени, то попробовать следует.

Чтобы отчистить ДМРВ, понадобится:

  • состав для чистки карбюраторов;
  • мягкая кисть;
  • отвертка крестовидная.

Датчик разбирают, и прочищают аккуратно внутренность трубки и саму платиновую проволоку. Далее все части необходимо оставить просушиться. За это время снимают дроссель целиком и так же очищают от имеющегося внутри налета. Не следует при этом снимать трос от педали газа. Узел кладут на чистую тряпку и промывают карбюраторной жидкостью. Потребуется еще очистить от загрязнений и регулятор, управляющий холостым ходом, а также прилегающую к нему область. Если удалось не повредить проволоку в ДМРВ, то в итоге проблема на какое-то время утратит остроту. Важно, чтобы датчик не был поврежден механически.

Стоит под конец отметить, что для увеличения срока службы датчика, прежде всего, требуется вовремя производить замену воздушного фильтра.

Проверка ДМРВ ВАЗ 2113, 2114, 2115 мультиметром

Датчик массового расхода воздуха (ДМРВ) может выйти из строя на автомобилях ВАЗ 2113, 2114 или 2115 из-за разрушения электрической схемы устройства, ослабления фиксации или окисления контактов, внутренних повреждений, короткого замыкания либо выработки ресурса и для владельца полезным будет знать, как проверить мультиметром его работоспособность.

Немногие автомобилисты знают, что диагностику можно выполнить с помощью небольшого набора инструментов. Для проведения диагностики необязательно тратить время на посещение автосервиса и оплачивать мастерам услуги. Работы можно выполнить своими руками. Но, перед тем, как проверить устройство, нужно понять его устройство и схему.

Конструкционные особенности, основные неисправности и их признаки

Зачастую первым сигналом поломки является появление индикатора Check Engine. Но, тестирование целесообразно выполнить также, если:

  1. если двигатель глохнет на холостых оборотах;
  2. увеличился расход бензина;
  3. при переключении скоростей машина глохнет;
  4. упала динамика разгона.

Знание конструкции датчика массового расхода воздуха позволит точнее определить неисправности. Это недостаточный уровень сигнала или полный выход из строя устройства.

Необходимое оборудование

Для работы потребуется автомобильный мультиметр. В продаже представлены самые разнообразные модели, их цена варьируется от 350 до 15 тысяч рублей. Затраты вполне оправданы, поскольку вы сможете самостоятельно тестировать электрическую бортовую сеть по мере необходимости без поездки в СТО. Например, стоимость диагностики ДМРВ на 25.08.2019 года в автосервисах в среднем составляет 500 рублей.

Подготовительные мероприятия

Проверка ДМРВ ВАЗ 2114 и других моделях начинается с изучения распинтовки группы контактов.

У типового датчика массового расхода воздуха она такова:

  • контакт №2 имеет черный и розовый цвет, он передает данные к главному реле;
  • зеленый контакт №3 – заземление;
  • белый или серый контакт №4 – питание узла;
  • желтый контакт №5 – обеспечивает проход сигналов с ЭБУ.

Для выполнения диагностических мероприятий датчик массового расхода воздуха не нужно демонтировать.

Если на нем есть масляный налет масла или конденсат, воздушный фильтр на вашем автомобиле нужно менять чаще. На устройстве могут быть загрязнения и другого характера – грязь и пыль. В этом случае нужно проверить уровень масла в картере, прочистить отбойник, заменить уплотнительное кольцо.

Последовательность процедуры

Сначала подготавливаем измерительный прибор, мультиметр должен быть переведен в режим измерений постоянного электрического тока до 2 Вольт.

Далее операции выполняются поэтапно:

  1. Черный конец измерительного прибора коммутируется с третьим контактом, красный – с пятым. Соединять их можно булавкой.
  2. Транспортное средство не заводится, но поворачивается зажигание.
  3. На мультиметре появляется информация. Ее расшифровка приведена в таблице ниже.

Источники:

http://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
http://vazweb.ru/desyatka/datchiki-vaz-2115.html
http://luxvaz.ru/vaz-2114/232-datchik-massovogo-rashoda-vozduha.html
http://ladaautos.ru/vaz-2115/priznaki-neispravnosti-datchika-dmvr-vaz-2115-i-ego-zamena-ili-chistka.html
http://autorn.ru/vaz/2113/439-proverka-dmrv-vaz-2113-2114-2115-multimetrom.html

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
×
×
