Где находится радиатор печки

Содержание

Радиатор печки Приора без кондиционера

Вступление

Отопитель салона в автомобиле Лада Приора является довольно эффективным в зимнюю пору. По отзывам владельцев, Приора является очень теплой машиной, по сравнению с предыдущими моделями.

Проблемы с отопителем салона появляются чаще всего в холодное время года, когда возникает необходимость в использовании печки автомобиля. Но, не менее часто встречаются проблемы с радиатором печки Приоры в летнее, знойное время.

Проблемы могут быть различного характера, но все они требуют внимания к отопительной установке.

В данной статье речь пойдет о радиаторе печки на Приоре без климатической установки.

Где находится радиатор

Радиатор печки Приоры находится в подкапотном пространстве между двигателем и салоном. Более точное его местонахождение – под жабо возле вакуумного усилителя тормозов.

Чтобы добраться до него придется демонтировать, дворники, жабо и выкрутить кучу шурупов.

Причины поломки отопителя

Причин может быть огромное множество, но существует несколько основных. К ним относятся протечка и засорение радиатора печки. Рассмотрим подробнее каждую.

Радиатор засорен снаружи

При засорении сот радиатора различным мусором его пропускная способность значительно уменьшается и он не может отдать тепло в том количестве, которое необходимо для эффективного отопления салона.

Такое случается из-за длительного использования салонного фильтра или же вовсе пренебрежение его использованием.

Радиатор засорен внутри

При такой проблеме, которая возникает вследствие использования некачественного антифриза или же долгим его использованием без замены, засоряется внутренняя часть радиатора. Именно по этой причине охлаждающая жидкость не эффективно или же вовсе не циркулирует по радиатору отопителя, что приводит к его недостаточному прогреву, тем самым осложняя обогрев салона.

Течь радиатора

Течь радиатора возникает из-за множества различных причин.

К ним относятся:

  • Старение;
  • Некачественная ОЖ;
  • Коррозия и т.п.;

Такая проблема чревата тем, что при обильной протечки радиатора уходит большое количество ОЖ, что может привести к перегреву двигателя и вследствие к дорогостоящему ремонту ДВС.

Все выше описанные причины неисправности радиатора устраняются его заменой или промывкой.

Стоимость и артикулы

Ниже представлена таблица со стоимостью радиаторов печки на Приору в зависимости от изготовителя.

Способы замены печки (радиатора отопителя) на Лада Калина

Многим владельцам автомобиля Лада Калина знакома ситуация, когда через отопитель в салон попадает антифриз, причём он может быть очень горячим, что влечёт за собой причинение травм водителю или пассажиру авто. Впрочем, обычно всё проявляется не так трагично – в виде лужи непонятной жидкости на центральной панели или на полу. Незамедлительно у автолюбителя возникает решение по замене неисправного радиатора печки, но самое интересное начинается тогда, когда он открывает заводскую инструкцию и пытается понять, как это сделать.

Где в «Лада Калина» находится радиатор отопителя

Расположение радиатора печки в Калине настолько неудобное, что по инструкции для его замены нужно перебрать почти половину машины: снять всю переднюю панель, сиденья, педали, не говоря уже о самом радиаторе и как минимум двух его патрубках. С годами на собственном опыте водители вывели альтернативные способы поменять отопитель, о них мы поговорим немного позже.
Где искать радиатор печки? Практически прямо за панелью приборов, и в этом корень всех неудобств, связанных с его заменой.

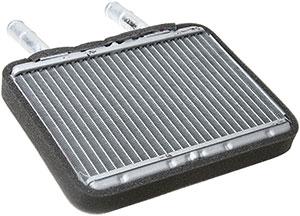

Так выглядит радиатор печки

Причины замены

  1. Утечка охлаждающей жидкости.
  2. Появление запаха антифриза в салоне.
  3. Вместо тёплого воздуха при включении отопителя в салон поступает холодный воздух или антифриз.
  4. Некомфортная обстановка внутри автомобиля с наступлением холодного времени года.

Как заменить своими руками: варианты

Самостоятельная замена радиатора отопителя на Калине возможна тремя способами:

  • традиционным, согласно которому необходимо снять всю панель приборов в сборе с отопителем;
  • комбинированным, предполагающим демонтаж только торпедо (без отопителя);
  • народным, исключающим процедуру удаления приборной панели.

Что понадобится, чтобы поменять

Для осуществления действий по демонтажу узлов и агрегатов своими руками понадобятся:

  • крестообразная отвёртка
  • набор гаечных ключей
  • ёмкость для охлаждающей жидкости
  • свежий антифриз

Как произвести работы по мануалу (классический способ)

  1. По заводской инструкции работа по демонтажу отопителя занимает от трёх до шести часов, включая подготовительный этап. Ниже кратко разобрана основная стадия демонтажа отопителя. Начать нужно с отсоединения минусового контакта аккумулятора.

Требуется отсоединить минусовую клемму АКБ перед демонтажом отопителя

По инструкции нужно снимать облицовку рамы лобового стекла

Предварительно слив ОЖ, разъедините шланги отопителя

Отсоединение крепления отопителя

Альтернативные способы снятия «печки»

Вполне естественно, что описанные в руководстве процедуры, растягивающиеся порой на непозволительно большой промежуток времени, подстегнули фантазию автолюбителей, которые изобрели собственные, более простые, но зачастую менее аккуратные способы демонтажа радиатора печки. Методом проб и ошибок относительно приемлемая альтернатива была найдена.

Без демонтажа лобового стекла

В данном случае облицовка лобового стекла и салонный фильтр остаются на своих местах. Грубо говоря, производится меньше подготовительных операций. Зато алгоритм основного этапа работ в корне отличается от традиционного. Выглядит он так:

  1. Отсоединяем тросик педали газа.
  2. Снимаем педаль.
  3. Демонтируем датчик включения задних габаритных огней.
  4. Отключаем педаль тормоза от её привода, отсоединив стопорную скобу и металлический палец.
  5. Снимаем рулевую колонку.
  6. Снимаем обшивку на левой стороне торпедо.

Без снятия торпедо и панели

Ещё один способ заключается в демонтаже «печки» без снятия торпедо. Последовательность действий:

  1. Слив охлаждающей жидкости.
  2. Демонтаж крышки радиатора и педали газа. Откручиваются три гайки на 10.

Для снятия отопителя без разборки торпедо придётся отвинчивать крышку

Снимается шток педали тормоза со стопорным кольцом

Радиатор извлекается через разрезанную обшивку

Наконец-то радиатор извлечён!

Описанный выше способ хорош тем, что получается меньше трудозатрат и потерянного времени, но потом придётся заделывать дыру, которая осталась в обшивке, при помощи шумоизоляционного материала или вибропласта.

Разные способы замены на видео

Отличия алгоритма на авто с кондиционером

«Калина» с кондиционером имеет два радиатора отопителя и отличный от моделей без климат-контроля регулятор температуры в салоне. Радиаторов два, так как через один из них проходит фреон кондиционера, а по-другому – антифриз, как в авто без климатической установки. Соответственно, регулятор температуры даёт проходить воздуху через один из радиаторов, в зависимости от своего положения. Демонтировать такую конструкцию и заменить нужные элементы самостоятельно будет сложнее.

Понять, что печка пришла в негодность, получается не сразу, поскольку вытекающая жидкость быстро испаряется и напоминает о себе лишь специфическим запахом. При замене радиатора нужно аккуратно складывать снимаемые части, не отступать от инструкции и соблюдать меры предосторожности.

Радиатор печки (салонного отопителя): как устроен и какие неисправности случаются

На сегодняшний день значение комфорта при езде на любом виде транспорта трудно переоценить. Если раньше водителю приходилось мерзнуть в машине во время путешествия даже под закрытым кузовом, то сейчас радиатор отопителя является обязательной деталью любого автомобиля. Это касается не только легкового, но и грузового транспорта, ведь каждому человеку необходимо чувствовать себя комфортно и обезопасить себя от пагубного воздействия холода.

Отопительный прибор в автомобиле стандартной комплектации имеет довольно примитивное строение. Он состоит из радиатора охлаждения, подключенного к охладительной системе двигателя, по которой течет охлаждающая его жидкость. В систему включен также вентилятор, обдувающий все это устройство, включая воздуховоды, по средствам которых идет подача нагретого воздуха в салон машины.

Все детали отопительного устройства установлены под передней панелью салона легкового и грузового автомобиля. Работа системы обусловлена следующими процессами:

  1. поступление жидкости, предназначенной для охлаждения двигателя, в радиатор;
  2. нагрев радиатора;
  3. вентилятор создает воздушный поток, отбирающий тепло у представленного устройства;
  4. управление интенсивностью нагрева осуществляется путем изменения значения частоты вращения вентилятора и положением заслонок.

Все они контролируются приборами или непосредственно водителем. Он может настроить идеальный микроклимат внутри салона своей машины для любого времени года. Тем более, что сделать это в современных моделях автотранспорта не представляет особого труда.

Функции радиатора и его значение в отопительной системе автомобиля

Радиатор печки автомобиля представляет собой классический теплообменник, обеспечивающий эффективную передачу тепловой энергии от теплоносителя непосредственно в салон. Принцип работы и схема подключения представленного устройства аналогичны обычному радиатору для двигателя. Изделия имеют похожее строение и принципы работы.

Для корректного функционирования отопителя, необходимо, чтобы изделие постоянно нагревалось. Это достигается, благодаря подключению изделия к системе охлаждения двигателя. Радиатор печки должен подключаться параллельно основному радиатору по средствам специальных штуцеров, предусмотренных на выпускном патрубке двигателя, подводящей трубе помпы и корпусе термостата.

Типы радиаторов отопительного устройства

Современный рынок предлагает потребителям приобрести радиатор печки любого вида автомобильного транспорта нескольких видов. Все они имеют компактные размеры и простое строение. В большинстве случаев такие элементы различаются по следующим признакам:

  • материал изготовления;
  • форма трубок;
  • плотность установки трубок.

Материалом изготовления радиаторов являются металлы: медь и алюминий. Классическим вариантом является медный радиатор печки. Однако такой вариант используется все реже. Хоть он и обеспечивает комфортный микроклимат внутри салона, стоимость такого изделия выше, чем у остальных аналогов. Вместе с этим, современные реалии таковы, что производство автомобилей настроено на максимальное снижение себестоимости продукции. Именно по этой причине для изготовления представленных устройств чаще всего используется алюминий.

Трубки, из которых выполнены представленные изделия, могут быть круглыми или плоскими (сплющенными). Радиаторы с круглыми трубками менее эффективны (показывают меньший КПД), чем аналоги с плоскими описываемыми деталями. Это происходит за счет меньшей площади. КПД таких устройств можно повысить за счет установки специальных устройств – завихрителей.

По плотности установки трубок изделия разделяются на двухрядные и трехрядные. В двухрядных изделиях подобного вида трубки установлены в два ряда, а в трехрядных – в три. Последние считаются более эффективными, так как 3 ряда трубок способны пропустить через себя больше жидкости, которая отдает устройству свое тепло.

Распространенные неисправности

Радиатор может прийти в негодность как по вине водителя, так и по причине устаревания или некорректной работы других систем автомобиля. Все неисправности можно распределить по 3 типам:

  • засорения в системе каналов;
  • утечки;
  • засорения в системе сот.

Поломка изделия всегда сопровождается значительным дискомфортом внутри салона. К примеру, утечка, являющаяся наиболее серьезным видом неисправности, приводит к отказу в работе изделия. Бывали случаи появления неприятного запаха. Такая поломка радиатора печки случается по причине механических повреждений. Довольно часто ломается сам кран.

Если такая проблема выявлена в радиаторе из меди, проблема решается довольно быстро. Изделие изымается и запаивается в месте пробоины. Алюминий также можно запаять, но стоимость подобной процедуры, как правило, равноценна приобретению нового устройства. В этом и заключается основной минус изделий, выполненных на основе представленного металла.

Неисправности по причине засорения решаются также просто. Изделие демонтируют из автомобиля и тщательно вычищают. Внешние и внутренние засорения происходят чаще всего по причине халатности владельца автомобиля. Это может быть использование некачественных охлаждающих средств, очистки и так далее.

Знание устройства, назначения и основных поломок радиатора отопительного устройства помогает избежать крупных затрат при ремонте. Это также помогает выявить наиболее подходящее изделие для вашего уровня доходов. Благодаря тому, что вы будете осведомлены в том, как работает представленное устройство и его типы, вы подберете идеальный вариант, сочетающий в себе оптимальную цену и высокое качество.

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

Категории статей

Новые вопросы

Самое популярное

Топ-5 (По голосам)

  1. home
  2. Статьи
  3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
  4. Самый быстрый. Самый быстрый.

Категории статей

Самый быстрый способ замены радиатора печки на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

Основными причинами для замены радиатора печки являются: течь радиатора отопителя и снижение (или полное отсутствие) теплоотдачи радиатора. С первой причиной всё ясно и понятно. Пропажу тосола с расширительного бачка и следы его (тосола) появления под автомобилем трудно не заметить. Плюс, ко всему, появится запах тосола в салоне автомобиля. И диагноз напрашивается сам — потёк радиатор печки. А вот со второй причиной всё не так быстро и понятно. Так как снижение температуры воздуха, поступающего через отопитель в салон автомобиля, может происходить по нескольким причинам — недостаточный уровень охлаждающей жидкости в системе автомобиля, неисправный термостат, воздушная пробка в системе охлаждения, проблема с регулятором или моторчиком управления заслонкой печки и, наконец, забитый радиатор печки. Поэтому, перед тем, как в слабом обогреве салона «обвинить» радиатор печки, необходимо сначала проверить и убедиться, что вся система охлаждения/отопления исправна (проверить уровень тосола в бачке, проверить термостат, убедиться в исправности блока и мотора управления заслонкой отопителя).

Только после этого можно будет подписывать окончательный «приговор» радиатору печки. Но, перед этим, не лишним будет провести одну не хитрую проверку: прогреваем двигатель до рабочей температуры, в моторном отсеке проверяем рукой верхний и нижний патрубки печки (они должны быть одинаковой температуры), ручку «тепло-холод» крутим до упора вправо, включаем вентилятор отопителя. Если, в первые 10-20 секунд, поток воздуха был горячим или комфортно тёплым, а после его температура стала заметно снижаться до «комнатной», то тогда можно смело готовиться к работе по замене радиатора печки. И этот фотоотчёт с описанием самого быстрого способа замены радиатор печки нового образца на автомобилях Ваз 2110-2112 будет для Вас полезен. В крайнем случае, я на это надеюсь))).

Запчасти. На автомобили Ваз 2110-2112 радиаторы печки продаются двух вариантов — старого и нового образца. До осени 2003 года на десятки устанавливали радиаторы отопителя старого образца. После 2003 года — нового. Радиаторы эти не взаимозаменяемы. Поэтому, перед походом на автобазар, необходимо сначала определиться, какой из двух вариантов следует покупать. Каталожный номер радиатора печки нового образца — 21110-8101060-00. Каталожный номер радиатора печки старого образца — 2110-8101050.

Дальше отвечают на вопрос, — «Какой фирмы производителя радиатор печки лучше покупать/ставить на ваз 2110?«. Правильный выбор радиатора печки (отопителя) для Ваз-2110, Ваз-2111, Ваз-2112 — радиатор производства ДААЗ! И это не реклама, а дружеский совет. Отличное качество и прекрасная теплоотдача — проверены временем. Все остальные варианты будут однозначно проигрывать. Или потекут быстро, или греть слабо будут. Поэтому, рекомендую не играть в рулетку и не пытаться сэкономить, а покупать ДААЗовский радиатор печки.

Перечень инструмента, который будет необходим для успешной замены радиатора отопителя (печки) нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 выпуска после 2003 года: ёмкость для сбора охлаждающей жидкости, крестовая отвёртка, высокая головка на 10 + ключ трещотка, торцевой ключ на 17 и 13 (наличие кардана, удлинителя и ключа трещотки приветствуется, так как их наличие значительно облегчает и ускоряет работу).

Фотоотчёт с описанием быстрого способа замены радиатора печки нового образца (после 2003 года) на автомобилях Ваз-2110, Ваз-2111, Ваз-2112:

В первую очередь необходимо слить охлаждающую жидкость. Находим на блоке двигателя пробку сливного отверстия (фото 1). Подставляем под двигатель ёмкость для сбора тосола и откручиваем пробку (ключ на 13). После чего откручиваем пробку расширительного бачка. Пока жидкость стекает, начинаем разборку.

Если приняли решение или есть необходимость вместе с радиатором печки заменить ещё и охлаждающую жидкость, то тогда придётся слить тосол с радиатора охлаждения (фото 2)

Раскручиваем хомуты и отсоединяем патрубки от расширительного бачка. Отстёгиваем крепёжный ремень и снимаем расширительный бачок (фото 3).

Снимаем уплотнитель капота (фото 4).

Находим и выкручиваем все крепёжные саморезы левой и правой частей шумоизоляционной обшивки моторного отсека (фото 5, 6, 7, 8).

Отсоединяем от обшивки пластиковые хомуты (фото 9).

В нижней части обшивка прикреплена к кузову автомобиля двумя гайками. Находим их и, используя высокую головку на 10 и ключ трещотку, откручиваем их (фото 10 и 11).

После чего, можно вытаскивать обшивку с моторного отсека.

Отсоединяем фишку с крышки бачка тормозного цилиндра (фото 12).

Отсоединяем шланг вместе со штуцером от вакуумного усилителя (фото 13).

Ключом на 17 откручиваем две крепёжные гайки ГТЦ к вакуумному усилителю тормозов (фото 14 и 15). Чтобы не завоздушить тормозную систему, трубки от главного тормозного цилиндра не откручиваем. ГТЦ достаточно отвести вперёд (по ходу движения автомобиля) насколько позволят тормозные трубки.

Забираемся в салон автомобиля. Отключаем провода от выключателя стоп сигнала (фото 16).

Используя торцовые ключ на 13, откручиваем четыре крепёжные гайки кронштейна педали тормоза к кузову (фото 17 и 18).

После чего, можно возвращаться в моторный отсек, и начинать вытаскивать вакуумный усилитель тормозов вместе с кронштейном и педалью. Дело это не простое и быстро вытащить, вряд ли получиться. Придётся немного покрутить и повертеть вакуумный усилитель, прежде чем удастся его вытащить. Но, могу уверить вытащить вакуумный усилитель с кронштейном вполне возможно без снятия пластмассовой накладки ветрового стекла (фото 19).

Всё теперь доступ к радиатору отопления (печки) нового образца открыт. Где находится радиатор печки на Ваз 2110-2112, видно на фотографии 20.

Остаётся только раскрутить червячные хомуты двух основных и одного пароотводящего патрубков (фото 21). Отключить разъём от микромотора управления заслонки (фото 22).

И открутить три крепёжных самореза радиатора к корпусу печки (фото 23).

Вытаскиваем старый радиатор (фото 24).

Очищаем нишу от листьев и мусора. И устанавливаем новый радиатор печки (фото 25).

Так же весело, как и вытаскивали, возвращаем на место вакуумный усилитель тормозов с кронштейном педали (фото 26).

После чего сборку проводим в обратной последовательности.

Теперь всё! Замена радиатора печки нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончена.

Радиатор отопителя: источник тепла в салоне

В каждом автомобиле есть одна важная деталь, обеспечивающая комфорт — отопитель, или попросту говоря, печка. Тепло для отопления салона отбирается от двигателя с помощью радиатора отопителя — об этой детали, ее назначении, устройстве и работе, а также о неисправностях и ремонте читайте в данной статье.

Устройство отопителя (печки) салона автомобиля

Первые автомобили предлагали своим водителям минимум комфорта — в те далекие времена сама возможность перемещаться без помощи лошадей была в новинку, и о комфорте думать не приходилось. Но с течением времени автомобили становились совершеннее, и инженеры стали уделять внимание не только техническим характеристикам транспортных средств, но и вопросам комфорта водителя и пассажиров. Поэтому сначала машины обзавелись закрытыми кузовами, защищающими от непогоды, а позднее — отопительными приборами, которые обеспечивали комфорт при езде в холодное время года.

Современный автомобиль представить без печки (отопителя) уже невозможно, особенно если автомобиль эксплуатируется в России. Наличие отопителя стало стандартом, эта функция на большинстве автомобилей предлагается по умолчанию.

На сегодняшний день в легковых и грузовых автомобилях, а также в небольших автобусах (ПАЗ, старых ЛАЗ и им подобных) используются отопители, отбирающие тепло от двигателя, и именно об этих наиболее распространенных печках пойдет речь дальше. В городских автобусах с задним расположением двигателя для обогрева салона чаще используются электрические отопители — здесь мы о них говорить не будем.

Типичный отопитель имеет несложную конструкцию. Он состоит из радиатора, соединенного с системой охлаждения двигателя, вентилятора, обеспечивающего обдув радиатора, системы воздуховодов, обеспечивающих подачу нагретого воздуха в салон, и ряда приборов управления и контроля. Компоненты отопителя устанавливаются под передней панелью салона автомобиля, либо, если речь идет об автобусе, в моторном отсеке.

Работает отопитель следующим образом. Охлаждающая жидкость из водяной рубашки двигателя поступает в радиатор отопителя, нагревая его. Тепло от радиатора отбирается потоком воздуха, который создается вентилятором. Далее этот поток нагретого воздуха по воздуховодам поступает в салон. Управление печкой производится изменением частоты вращения вентилятора, положением заслонки подачи на радиатор наружного воздуха, положением заслонок и жалюзи в воздуховодах под передней панелью и в салоне.

Основным компонентом автомобильного отопителя является радиатор.

Назначение радиатора отопителя и его место в системе обогрева салона

Радиатор отопителя — это обычный теплообменник, который обеспечивает передачу тепла от теплоносителя к окружающему воздуху. Данный радиатор аналогичен основному радиатору системы охлаждения двигателя, он имеет ту же схему подключения и принцип работы.

Для функционирования отопителя необходим постоянный нагрев радиатора — это достигается его подключением к жидкостной системе охлаждения двигателя. Радиатор отопителя подключается к системе параллельно основному радиатору, для этого в выпускном патрубке двигателя или корпусе термостата, а также в подводящей трубе помпы предусмотрены специальные штуцеры — к ним присоединяются шланги для подачи и отвода охлаждающей жидкости.

Важно отметить, что радиатор отопителя включен в первый (малый) контур системы охлаждения двигателя, в то время, как основной радиатор охлаждения двигателя находится во втором (большом) контуре. То есть, при запуске холодного двигателя теплоноситель проходит только по водяной рубашке двигателя и радиатору отопителя, но не поступает в основной радиатор. Такое подключение дает возможность обогревать салон сразу после запуска двигателя.

Как и в основном радиаторе системы охлаждения, в радиаторе отопителя предусмотрена возможность подключения пароотводящей трубки, соединенной с расширительным бачком. Через данную трубку от радиатора отопителя отводится перегретая вода и пар в случае чрезмерного роста температуры.

Кстати, а почему нельзя обогревать салон автомобиля тем теплом, что выделяется на основном радиаторе охлаждения двигателя? Ведь это тепло — даровое, и оно бесполезно уходит в атмосферу, хотя можно было бы использовать для отопления. Все дело в том, что воздух, проходящий через основной радиатор, загрязнен пылью и различными примесями, и его подача в салон будет наносить вред. Наличие отдельного отопителя со своим радиатором и вентилятором позволяет использовать фильтр для очистки воздуха, а также легко регулировать температуру воздуха и интенсивность его нагрева. Все это можно было бы реализовать и на основе радиатора охлаждения двигателя, однако такой отопитель имел бы более сложную конструкцию и меньшую эффективность работы.

Типы радиаторов отопителя

Все радиаторы отопителя можно разделить на несколько типов по ряду характеристик.

По материалу изготовления существует два типа радиаторов:

Радиаторы из меди — это классическое решение, которое сегодня используется все реже. Дело в том, что медный радиатор имеет гораздо более высокую стоимость, а большинство современных автомобилей проектируются и производятся исходя из соображений достижения минимальной себестоимости. Однако медные радиаторы имеют два неоспоримых преимущества — они обладают лучшей теплоотдачей и легко поддаются ремонту (при возникновении утечки такой радиатор можно запаять даже в домашних условиях).

Алюминиевые радиаторы обладают гораздо более доступной стоимостью, а также имеют низкий вес. Однако радиаторы из алюминия хуже противостоят механическим повреждениям и крайне сложно поддаются ремонту — восстановить его можно только с применением специального инструмента и расходных материалов. Поэтому иногда проще купить новый алюминиевый радиатор, чем ремонтировать старый.

По форме трубок радиаторы делятся на два вида:

• С круглыми трубками;
• С плоскими (сплющенными) трубками.

Радиаторы с круглыми трубками наиболее просты в изготовлении и имеют низкую стоимость, однако они обладают относительно небольшой площадью поверхности, а значит, и меньшей эффективностью. Поэтому в таких радиаторах зачастую применяются специальные меры для повышения их КПД (например — установка завихрителей).

Радиаторы с плоскими трубками имеют большую площадь поверхности и, как следствие, лучшую эффективность работы. Однако это достигается усложнением и удорожанием конструкции.

Наконец, радиаторы отопителя можно разделить на две группы по плотности установки трубок:

• Двухрядные радиаторы;
• Трехрядные радиаторы.

В двухрядных радиаторах трубки, как понятно из названия, установлены в два ряда, в трехрядных — в три ряда. Двухрядные радиаторы имеют меньшие габариты (небольшую толщину), однако за счет меньшего объема подводимая охлаждающая жидкость успевает отдать меньше тепла за единицу времени. В трехрядных радиаторах единовременно находится больше охлаждающей жидкости, которая проходит более длинный путь, поэтому они работаю эффективнее.

Все радиаторы отопителя, независимо от типа и назначения, имеют принципиально одинаковое устройство.

Устройство и работа радиатора отопителя

Основу радиатора печки составляет теплообменник — система параллельно установленных трубок, связанных рядом поперечных пластин (или ребер). Пластины образуют так называемые соты, имеющее большую площадь поверхности, что необходимо для более эффективного отвода тепла. Количество трубок и пластин, их взаимное расположение и плотность выбираются таким образом, чтобы обеспечивать максимально эффективную отдачу тепла при минимальном сопротивлении проходящего через всю эту конструкцию воздуха.

Справа и слева к теплообменнику монтируется три бачка — впускной, выпускной и бачок возврата. Впускной бачок соединен с впускным патрубком, в него подается горячая охлаждающая жидкость от двигателя и распределяется по трубкам теплообменника. Выпускной бачок собирает жидкость, прошедшую по всем трубкам, и выводит ее в выпускной патрубок. Бачок возврата необходим для разворота потока охлаждающей жидкости, прошедшей через первый ряд трубок теплообменника, и направления ее во второй ряд трубок.

В двухрядных радиаторах предусмотрен один впускной и один выпускной бачок, они расположены с одной стороны теплообменника, так как охлаждающая жидкость проходит через первый ряд трубок и возвращается через второй. Бачок возврата в таком радиаторе один, он установлен с обратной стороны от впускного и выпускного бачков.

В трехрядных радиаторах также по одному впускному и выпускному бачку, и два бачка возврата (так как здесь поток жидкости дважды меняет свое направление). При этом впускной и выпускной бачки расположены с противоположных сторон теплообменника, рядом с ними находятся и бачки возврата.

Именно расположение бачков и патрубков помогает быстро различать двухрядные и трехрядные радиаторы:

• У двухрядных впускной и выпускной патрубки находятся с одной стороны теплообменника;
• У трехрядных впускной и выпускной патрубки расположены с противоположных сторон теплообменника.

В радиаторах с круглыми трубками теплообменника есть еще одна деталь — турбулизаторы (или завихрители), улучшающие теплообмен между охлаждающей жидкостью и стенками трубок при работе двигателя на холостом ходу. Турбулизаторы представляют собой пластиковые спирали, вставленные внутрь трубок (их за характерную форму часто называют лапшой). Благодаря турбулизаторам, в потоке жидкости образуются завихрения (турбулентные потоки), значительно увеличивающие объем жидкости, контактирующей с внутренними стенками трубок. В среднем, завихрители на треть повышают эффективность работы печки на холостом ходу двигателя, однако на более высоких оборотах эти детали практически не улучшаю работу радиатора.

Радиатор отопителя устроен крайне просто, однако и в нем могут возникать различные неисправности.

Неисправности радиаторов и способы их устранения

Для радиаторов отопителя характерны три типа неисправностей:

• Засорение каналов;
• Утечка;
• Засорение сот.

Наиболее серьезной неисправностью является утечка, возникшая вследствие механического повреждения (из-за удара или вибраций) или коррозии. Наиболее часто утечка возникает в местах соединения (припайки) трубок теплообменника к бачкам, однако трещины или пробоины могут возникать в трубках, бачках, в месте соединения патрубка с бачком и т.д.

Если утечка возникла в медном радиаторе, то проблема решается быстро и с небольшими затратами — радиатор необходимо просто снять и запаять. Если же потек алюминиевый радиатор, то в большинстве случаев (особенно есть речь идет об отечественном автомобиле) проще и дешевле купить новый радиатор. Алюминиевый радиатор можно запаять или заварить, но стоимость этой работы может быть равноценна покупке нового радиатора, а утечка может вскоре возобновиться.

Засорение каналов радиатора происходит не сразу, а постепенно, и нередко радиатор быстрее успевает потечь, чем засориться до полной непроходимости. О засорении радиатора свидетельствует ухудшение работы отопителя без каких-либо изменений со стороны других компонентов — вентилятора, заслонок и т.д. Отложения на внутренних стенках трубок теплообменника не дают жидкости полностью отдать тепло, а также снижают объем жидкости, проходящий через радиатор за единицу времени. Эту проблему можно попробовать решить с помощью специальных средств для очистки системы охлаждения двигателя, однако они не всегда работают с достаточной эффективностью. Поэтому, как и в случае утечки, засорившийся радиатор проще заменить.

Наиболее просто решается проблема с внешним засорением радиатора. Несмотря на наличие салонного фильтра, на радиаторе с течением времени осаждается пыль и иные загрязнения, которые уменьшают проходимость сот и площадь ребер. Также засорение сот может происходить вследствие неграмотного применения чистящих средств для отопителя, либо при использовании некачественных средств данного типа. Неисправность устраняется простой чисткой радиатора, однако в большинстве автомобилей проведение этой несложной операции может потребовать немалых затрат времени и сил — обычно радиатор расположен в труднодоступном месте, и чтобы подобраться к нему, приходится практически полностью разбирать переднюю панель (торпедо) и снимать множество деталей.

Таким образом, в большинстве случаев автовладельцу приходится покупать и ставить новый радиатор отопителя. И здесь очень важно не ошибиться с выбором.

Рекомендации по выбору нового радиатора отопителя

Главное правило выбора нового радиатора отопителя очень простое — нужно использовать только оригинальный радиатор того же типа, что был установлен на автомобиле заводом-производителем. Однако здесь возможны исключения. Например, зачастую вместо алюминиевых радиаторов ставятся медные, что значительно улучшает работу отопителя, повышает его долговечность и ремонтопригодность.

При выборе радиатора нужно обращать внимание на три вещи:

• Количество пластин и плотность их установки;
• Прочность пластин;
• В радиаторах с круглыми трубками — наличие или отсутствие завихрителей.

У качественных радиаторов пластин много и установлены они плотно, в низкокачественных радиаторах пластин меньше, а расстояние между ними больше. Сам же пластины в качественных радиаторах имеют высокую прочность, они деформируются только при относительно сильных ударах. В некачественных радиаторах пластины зачастую мнутся от простого надавливания пальцами — легко представить, как ухудшатся характеристики такого радиатора во время его установки и подключения.

Для проверки наличия турбулизаторов нужно потрясти радиатор — если турбулизаторы есть, то они с отчётливым стуком будут биться о стенки трубок. Если же завихрители так себя не обнаруживают, то их может и совсем не быть — такое характерно для самых дешевых радиаторов, зачастую имеющих сомнительное происхождение. Однако такой способ не всегда позволяет узнать правду, сегодня турбулизаторы часто производятся из мягких материалов, и они просто не издают заметного стука при ударе о стенки трубок.

При правильном выборе радиатор отопителя будет обеспечивать салон автомобиля теплом даже в самые сильные морозы без риска поломки. А так как в нашем климате езда без печки зимой чревата самыми серьезными проблемами (в первую очередь — для жизни и здоровья человека), то выбору и покупке радиатора отопителя нужно уделять самое серьезное внимание.

Источники:

http://enginehack.ru/radiator-pechki-priora-bez-kondicionera/
http://pol-z.ru/sposobyi-zamenyi-pechki-radiatora-otopitelya/
http://swapmotor.ru/ustrojstvo-dvigatelya/radiator-dlya-pechki.html
http://www.avtorem.info/stati/vaz-2108-vaz-2109-vaz-2110/samy-bystry-sposob-zameny-radiatora-pechki-na-avtomobilyah-vaz-2110-vaz-2111-vaz-2112.html
http://www.autoopt.ru/articles/products/6318909/

Читать еще:  Ремонт и эксплуатация ваз 21099
Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
×
×
