Двигатели 350А1000 (1,4 8 клапанов), которые установлены на АМ FIAT Albea (а также на Grande Punto и Doblo) имею, «классическую схему с регулируемыми клапанами», то есть регулировка тепловых зазоров происходит подбором толщины шайбы. Проверка тепловых зазоров (и при необходимости регулировка) осуществляется при каждой замене ремня ГРМ на пробегах кратных 75 000 км. Это сделано для экономии средств владельцев, так как операция по замене ремня ГРМ включает в себя операцию по снятию крышки ГБЦ. При снятой крышке ГБЦ операция проверки зазоров занимает несколько минут (используются стандартные наборы щупов).
Конструкционные материалы которые используются при производстве клапанной группы этих современных моторов имеют высочайшее качество, поэтому более частые проверки не требуются. Это подтверждено нашим двухлетним наблюдением за этими моторами в России. Проверки показали, что даже при второй замене ремня ГРМ (150 000 км) зазоры остаются в пределах допусков (0,3 мм для впускного клапана и 0,4 для выпускного ±0,05).
Все выше сказанное естественно справедливо при использовании высококачественных смазочных материалов, соответствующих требованиям производителя.
Проверка тепловых зазоров (и при необходимости регулировка) осуществляется при каждой замене ремня ГРМ на пробегах кратных 75 000 км. Это сделано для экономии средств владельцев, так как операция по замене ремня ГРМ включает в себя операцию по снятию крышки ГБЦ. При снятой крышке ГБЦ операция проверки зазоров занимает несколько минут (используются стандартные наборы щупов).

Система изменения фаз газораспределения динамически регулирует положение распределительного вала. Эта система позволяет установить оптимальные фазы газораспределения для каждого момента работы двигателя, чем, в свою очередь, достигаются повышенная мощность, лучшая топливная экономичность и меньшая токсичность отработавших газов. Механизм системы, объединенный с зубчатым шкивом распределительного вала, соединен каналами в крышке головки блока цилиндров с электромагнитным клапаном. Этот клапан гидравлически управляет гидромуфтой механизма изменения фаз газораспределения.

У системы изменения фаз газораспределения имеется одна особенность, которая у новых владельцев вызывает множество вопросов. Особенность заключается в следующем: после длительной стоянки авто или с наступлением отрицательных температур, после запуска двигателя наблюдается шум в течении 20-30 сек. Некоторые владельцы путают этот шум с шумом неотрегулированных клапанных механизмов. Не стоит пугаться и делать скоропалительных выводов, так работает муфта изменения фаз газораспределения (после пуска ей нужно какое-то время, чтоб наполниться маслом из системы смазки ДВС). А вот похожие шумы раздающиеся уже на прогретом двигателе должны насторожить владельца для их выявления и устранения.

РЕГУЛИРОВКА ЗАЗОРОВ В ПРИВОДЕ КЛАПАНОВ

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20°С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,30±0,05) мм, для выпускного -(0,40±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы различной толщины (через 0,05 мм).
Считая от шкива привода распределительного вала 1, 3, 6 и 8-й клапаны выпускные, 2, 4, 5 и 7-й -впускные.

Регулировочные шайбы клапанов на Fiat Albea подходят от наших “Самар” (ВАЗ-2114, 2109), проверено ! Но качество металла на порядок ниже, чем у ФИАТовских, а так же диаметр самаровских 30 мм против 31 мм ФИАТовских.

Периодически у некоторых владельцев, особенно из новых, возникает этот вопрос? Загибает или нет клапана на двигателе 350А1000 при обрыве ремня ГРМ?

Внимание: На сегодняшний день этот вопрос так и остаётся открытым! Достоверного ответа досих пор нет! Из тех известных единичных случаев обрыва ремня, что известны, ничего криминального у владельцев авто не происходило. Другие же несколько известных случаев обрыва ремня, наоборот со 100% уверенностью доказывают, что поршни встречаются с клапанами.
У кого есть на этот счёт 100% проверенная информация просьба поделиться с нами. А мы уже поделимся со всеми автолюбителями.

ОЕМ коды запчастей газораспределительного механизма.

55183497 – натяжной ролик ремня ГРМ;
55203785 – ремень ГРМ;
55213710 – вариатор фаз газораспределения;
55203781 – шестерня коленчатого вала;
55190344 – сальник клапана (маслоотражательные колпачки);
55195339 – сальник распределительного вала;
KTB466 – ремкомплект грм (Dayco);
5601570 – ремкомплект грм (Ruville).

ЗАМЕНА РЕМНЯ ГРМ.

Для проведения данной операции необходимо установить распределительный и коленчатый валы в определенное положение, чтобы не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Потому как заводом-изготовителем не предусмотрены какие-либо установочные метки на шкивах распределительного и коленчатого валов соответственно. Установка распределительного и коленчатого валов производится при помощи следующих приспособлений: деталь 1 – 2000004500 для фиксации коленчатого вала; деталь 2 – 2000004400 для фиксации распределительного вала; деталь 3 – 2000004200 для фиксации шкива распредвала .

Собственно сам процесс!

Снимаем правое колесо.
Фото 1,2,3:Откручиваем 3 самореза (отмечены цифрами), крепящие подкрылок к крылу

Фото 4:Вытаскиваем подкрылок из бампера и подгибаем его к стойке

Фото 5,6,7,8:Откручиваем 3 болта (головкой на 8) крепящих защитный кожух шкива ремней навесного оборудования к арке колеса и вытаскиваем сам кожух

Фото 9,10:Вытаскиваем воздуховод из корпуса воздушного фильтра

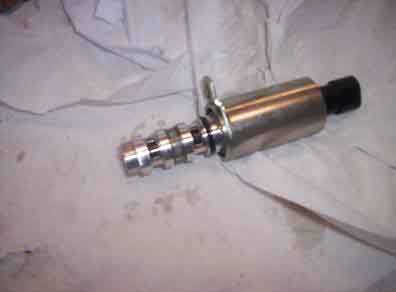

Фото 11:Отсоединяем фишку жгута проводов двигателя от клапана регулятора фаз ГРМ

Фото 12:Обжав с двух сторон стопоры, вытаскиваем из верхнего кожуха ГРМ держатель жгута

Фото 13,14,15,16:откручиваем 3 болта (ключ на 10),крепящих верхний кожух ГРМ к двигателю

Фото 17,18:Вытаскиваем жгут из короба в верхнем кожухе ГРМ и вытаскиваем сам кожух

Фото 19:Откручиваем сначала контргайку (на 2-3 оборота), а затем болт (гайка и болт-ключ на 13), регулирующий натяжку ремня ГУР

Фото 20:Отсоединяем фишки от датчиков коленвала и давления масла

Фото 21:Шестигранником на 8 ослабляем затяжку нижнего и верхнего болта крепления насоса ГУР.

Фото 22:Тянем ремень насоса ГУР вниз, тем самым ослабляя его натяжку, до тех пор, пока не появится возможность снять ремень со шкивов (на фото немного по другому, не обращайте внимание, так получилось) Снимаем ремень

Фото 23:Берём кусок гвоздя (не толстого) – будем использовать его в качестве чеки для ослабления натяжки автоматического ролика ремней агрегатов

Фото 24,25,26:Ключом на 13, накинутым на болт автоматического ролика, крутим по часовой стрелке, одновременно вставляя чеку в отверстие на корпусе автоматического натяжителя, до тех пор, пока не почувствуем, что чека вошла во второе отверстие на корпусе автонатяжителя. Теперь можно спокойно снять ремень агрегатов (генератор, компрессор)

Для владельце в автомобиля в комплектации “база”, чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

Фото 27,28:Откручиваем шкив ремней агрегатов (ключ на 13)

Фото 29:Откручиваем болт на 10, крепящий жгут проводов к кронштейну крепления насоса ГУР

Фото 30,31:Откручиваем болт крепления нижнего кожуха ГРМ (ключ на 10) к двигателю и вытаскиваем вниз кожух со жгутом. Вытаскиваем жгут из короба в нижнем кожухе ГРМ. Убираем кожух.

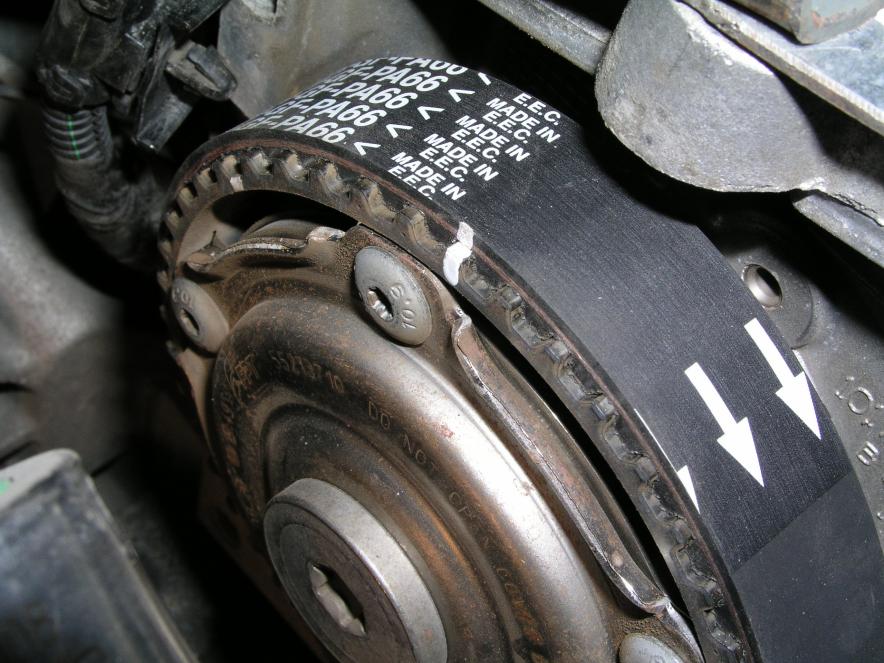

Фото 32:Вид на ремень ГРМ

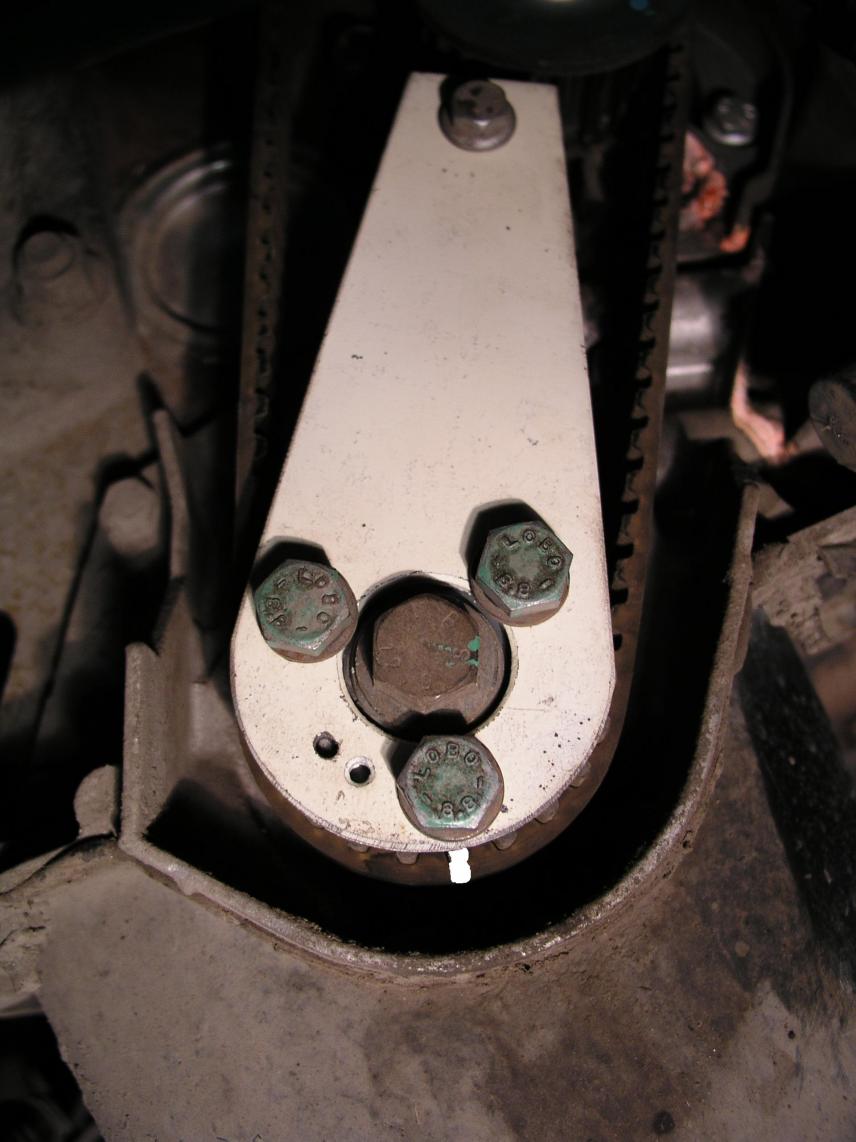

Фото 33,34,35:Устанавливаем приспособу для коленвала (штифт слева, не забываем. ) прикрутив её к шестерне КВ болтами на 13 (от шкива подходят), затем ключом на 15 ловим (крутя болт, крепящий шестерню КВ) положение, когда отверстие на приспособе и отверстие под болт крепления нижнего кожуха ГРМ совпадут. Вкручиваем болт от кожуха туда!

Фото 36,37,38,39:Вкручиваем приспособу для распредвала в отверстие под шестерней распредвала (но не обязательно, можно маркером сделать метки на шестерне и на головке или крышке, а лучше и там и там-я так делаю)

Фото 40,41:Ослабляем болт крепления натяжного ролика ГРМ (ключ на 13) и снимаем ремень ГРМ. Иногда при снятии натяжной ролик упирается в переднее крепление двигателя, которое не даёт его вытащить. Для это необходимо приподнять двигатель вверх за опорную чашку передней подушки (фото 41/1).

Фото 42,43,44:Помощник берёт ремень и накидывает его на шестерню коленчатого вала (и так держит до полной установки ремня)

Фото 45:Вы накидываете ремень на шкив помпы и тянете его (ремень) вверх

Фото 46:И накидываете на шестерню распредвала

Фото 47:А затем и на ролик

Фото 48,49:Пассатижами для стопорных колец делаем так, как на фото, поворачивая их по часовой, совместив вилки так, как показано на фото, и затягиваем гайку ролика ГРМ

Фото 50:Я натягиваю без пассатижей, большой отвёрткой, так удобней.

Фото 51:Но для этого надо запомнить натяжку старого ремня (кстати, обратите внимание, натянутой при установленных приспособах должна быть эта ветвь ремня)

ВСЁ. СОБИРАЕМ В ОБРАТНОМ ПОРЯДКЕ.

ВНИМАНИЕ! В процессе проведения работ при снятии и одевании шкива привода навесного оборудования очень часто происходит поломка направляющего штифта (фото 28) на шестерне коленчатого вала. В этом случае шкив можно установить в неправильном положении и автомобиль не будет заводиться. Обращаем особое внимание на данный штифт, так как он малого диаметра и очень хрупкий!

Двигатель 350 А1000 автомобиля ФИАТ Албея заводится и работает без шкива ДПКВ (датчик положения коленчатого вала) и со смещенным ремнем ГРМ от нормального положения на ±2 зуба. При смещении на ±3 зуба двигатель схватывает, но не заводится.

Совет-дополнение! Чтобы обеспечить 100% попадание зуб в зуб до снятия старого ремня белым маркером нанесите на него и зубчатые шкивы КВ и РВ две метки (см. фото 1,2). Снимите старый ремень и сравните его с новым, если тот не оригинальный (я ставил оригинальный, но всё равно не поленился пересчитать каждый зуб). Если всё ОК переносите метки на новый ремень, посчитав кол-во зубьев между метками на старом ремне или наложением, при этом направление стрелок на ремнях должны совпадать. Далее по плану, совмещая метки и сместив ремень до внутреннего края шкивов.

Внимание! Если натягиваете ролик пассатижами для стопорных колец, то поворачивать нужно ПРОТИВ часовой стрелки. Если отвёрткой, то всё получается само собой, но осторожно шпилька на которой крепится ролик опасно гнётся. Не перестарайтесь.

После натяжения прокрутите на несколько оборотов КВ в ручную и собирайте дальше.
Ещё СОВЕТ. Натяжение ремня ГУРа. Работаем, соответственно, снизу. Прежде, чем ослаблять ремень возьмите металлическую слесарную линейку, уприте её 0-м в верхнюю ветвь ремня, и приложите шкалой к нижней, посередине между шкивами. Цепляете крючок бытового 10 кг. безмена за нижнюю ветвь ремня рядом с линейкой и тяните вниз до значения 10 кг. При этом запоминаете показания линейки, (у меня получилось 143 мм при 10 кг). При натяжении после замены я добился такого же натяжения, 5000 км – полёт нормальный.

После замены ремня ГРМ если загорается Check Engine, то это означает только одно: Промахнулись с установкой ремня ГРМ. Проверить просто, на прогретом двигателе газануть на максимум, если двигатель набирает 6500 об/мин (отсечка срабатывает на этих оборотах, выше они не поднимутся) то всё ОК. Если не набирает более 4500 об/мин, то ошиблись в положении ремня ГРМ на зуб-два, как в перёд, так и назад.

Чертежи приспособлений для установки валов в сервисное положение можно скачать здесь.

Ремень ГРМ Fiat Albea

В процессе эксплуатации Фиат Альбеа происходит постепенный износ ремня ГРМ. Его обрыв приводит к неработоспособности силовой установки.

Для предотвращения этого требуется периодическая своевременная замена ремня. Выполнить ее не особо сложно своими руками, но при этом важно знать ряд тонкостей успешного обслуживания привода ГРМ.

Артикул и примерная цена на оригинальный ремень ГРМ для Фиат Альбеа

На автомобиле Фиат Альбеа используется несколько моделей двигателей, в приводе газораспределительных механизмах которых применяются различные ремни. Так, в двигателе объемом 1.2 литра и мощностью 73 л.с применяются расходники с артикульными номерами 71719652 и 46526291. Цена за фирменное изделие под брендом Fiat/Alfa/Lancia находится в пределах от 540 до 720 рублей.

В двигателях на 1.2 литра мощностью 80 л.с стоит оригинальный ремень, артикул которого — 46403659. Стоимость такого расходника составляет от 600 до 800 рублей.

В двигателях на 1.9 литра используется ремень ГРМ с каталожным номером 46791187. Цена такого расходника находится в пределах 1600-4000 рублей.

В системе привода газораспределительного механизма многие узлы и детали имеют сопоставимый со сроком службы ремня ресурс. Поэтому при выполнении его замены рекомендуется одновременно менять отслужившие свое элементы. Для этих целей имеется специальный оригинальный комплект с артикулом 71771599. Он позволяет произвести полное техническое обслуживание системы привода ГРМ. Стоимость фирменного набора колеблется в пределах 6000-8000 рублей.

Артикул и стоимость хороших аналогов родного ремня ГРМ Фиат Альбеа от сторонних производителей

Оригинальные ремни ГРМ на Фиат Альбеа обладают высокой ценой и не всегда имеются в продаже в автомагазинах. Поэтому автовладельцы прибегают к покупке расходников от сторонних производителей.

Так как ремень выполняет весьма ответственную функцию крайне важно приобретать изделие, обладающее отменным качеством и высокой надежностью. В таблицах ниже представлены наилучшие альтернативные варианты оригиналу, которые хорошо себя зарекомендовали в процессе эксплуатации.

Таблица — Хорошие аналоги ремня ГРМ Фиат Альбеа с мотором на 1.2 литра и мощностью 73 л.с

Замена ремня ГРМ Фиат Альбеа 1.4

Замена привода ГРМ на Феат Альбеа 1.4 – не такая уж сложная процедура, но все же она требует определенной подготовки. Некорректная установка ременной передачи может привести к поломке движка, поэтому относится к ней надо серьезно. Данное руководство было составлено теми, кто имеет большой опыт ремонта автомобилей. Следуя ему в точности, можно без проблем качественно установить ременную передачу.

Грамотная установка во многом находится в зависимости от корректного расположения валов. Очень важно, чтобы они продолжали находиться в том же положении, что и после снятия. Если хоть один вал не на много сместится, это станет причиной нарушения распределения газов. Во время демонтажа ремня следует проверить состояние натяжного ролика. Если оно будет неудовлетворительным, то ролик лучше тоже заменить. Если оставить дефектный ролик, то через некоторое время его все равно нужно будет заменить, но в этом случае опять придется разбирать весь механизм.

Период замены для ремня ГРМ

Очень желательно проверять состояние ремня хотя бы через 25 000 км. А вот какие внешние признаки могут свидетельствовать о том, что его состояние является неудовлетворительным:

• края разлохматились;
• на поверхности появились масляные разводы;
• поверхность потрескалась;
• на ремне появились вздутия или потертости.

Все эти дефекты говорят о том, что ремень нужно заменить. Если этого не сделать, то он может оборваться. В этом случае произойдет столкновение клапанов с поршнями. Клапана из-за этого загнуться, а это уже достаточно серьезный и дорогостоящий ремонт. А вот какие факторы становятся причиной изнашивания ремня:

• агрессивная езда;
• плохие дороги;
• определенные климатические условия.

Конечно, замену ремня ГРМ можно получить и профессионалам, отогнав автомобиль на станцию техобслуживания. Но в этой статье мы будем говорить о проведении такого типа ремонта самостоятельно. Так можно не только сэкономить средства, но и получить серьезный опыт в ремонте техники.

Последовательность действий

А вот какие инструменты нам при этом понадобятся:

• отвертки с разными наконечниками;
• плоскогубцы;
• ключи и головки;
• домкрат;
• новый ролик натяжки;
• купленный ремень.

А теперь начинаем производить действия поэтапно:

1. Берем домкрат, приподнимаем с его помощью автомобиль и снимаем правое колесо.
2. Снимаем защиту двигателя. Для этого придется открутить несколько саморезов.
3. Снимаем генераторный ремень, предварительно ослабив генератор.
4. Откручиваем болт крепления ГУРа.
5. Демонтируем ремешок гидроусилителя. На фото ниже вы можете видеть комплект ГРМ, в который входят все ролики и шкивы. Именно такой комплект и следует приобрести.

6. Теперь нам понадобится напарник. Ему нужно будет выжать педаль тормоза на 4 скорости. А вам в это время следует снять шкив, предварительно сняв верхнюю крышку узла ГРМ. Затем нужно будет снять и нижнюю крышку.
7. Сейчас очень важный этап – выставление меток. На коленвале метка уже присутствует, нам нужно установить вторую напротив. Ставится она на блоке.
8. Теперь ставим метку на блоке распредвала и после установки отметки на зубце еще одну метку ставим на головке.
9. Теперь пришло самое время для того, чтобы открутить натяжитель.
10. Сейчас уже можно приступить к демонтажу старой ременной передачи. Снимаем ремень.
11. При надевании нового ремня следует следить за тем, чтобы метки остались на том же месте, что и были. Кроме этого, обратите внимание на направление стрелок, находящихся на ремне. Они должны смотреть по направлению движения. Если установить ремень без соблюдения этого правила, его зубцы очень быстро сотрутся.

Кстати, вы можете купить ремень и без комплекта. Если остальные детали комплекта у вас уже имеются или они не требуют замены, то и покупать их незачем. Смотри фото ниже:

12. Теперь проворачиваем коленвал на 2 оборота вправо. Затягиваем ролик. В это время машина не должна стоять на скорости. Теперь еще раз нужно проверить размещение меток.
13. Обязательно проверьте, достаточно ли натянут ремень. Его натяжку проверяют с помощью специального устройства, но можно это сделать и без него. Просто надавите на ремень рукой. Кстати, ремень натяжка должна быть корректной во всех смыслах – ремень не должен провисать, перетягивать его тоже нельзя, так как из-за этого он обязательно растянется.
14. Возвращаем шкив на свое место.
15. Теперь нужно завести машину.
16. Если ремень надет неправильно, то загорится сигнальный индикатор. Также в этом случае могут быть слышны посторонние шумы. Если этого не происходит, значит все сделано верно.
17. Если все хорошо, устанавливаем остальные компоненты на свои места. Установка должна производиться в обратном порядке.

После того, как ремень установлен, обязательно немного покатайтесь на автомобиле, чтобы обкатать новый ремень. 2-3 километра будет вполне достаточно.

Видео процесса замены без меток

Замена ремня ГРМ на Фиат Альбеа: процедура, гнет ли клапана

Об Фиат Альбеа справедливо говорят, что он является типичным народным автомобилем. Первые автомобили покупатели увидели в 2002 году, далее была модернизация в 2005 году. С 2006 года производился на автомобильном заводе в г. Набережные Челны. 2012 год стал последним для производства этой модели, замены ему не придумали.

Силовые агрегаты Фиат Альбеа в приводе механизма клапанов имеют ремень ГРМ. Такой привод нуждается в тщательном, качественном обслуживании, поэтому владельцам будет полезно узнать, как на Фиат Альбеа производится замена газораспределительного механизма.

Двигатели

Этот автомобиль поставлялся в основном на автомобильный рынок России и Турции, его комплектовали мотором модели 350А1000. Он представляет собой рядный двигатель с четырьмя вертикальными цилиндрами. Рабочий объём мотора равен 1400 см 3, система питания инжекторная, рекомендуемое топливо бензин АИ 95. К особенностям моторов относят имеющуюся возможность контролировать электроникой изменение фаз газораспределения.

Мотор может развить мощность 78 л.с. Головка блока цилиндров отлита из алюминия, в которой установлены 8 клапанов, распределительный вал. Впускные и выпускные клапаны находятся по разные стороны в ГБЦ. Регулировка теплового зазора клапанного механизма производится калиброванными шайбами.

Привод механизма газораспределения осуществляется зубчатым ремнём. Автомобили производимые вне пределов РФ, могут комплектоваться моторами с рабочим объёмом 1200 или 1600 см 3, у них может быть 8 или 16 клапанов.

Гнёт ли клапана

Такая проблема волнует владельцев многих машин, у которых в приводе ГРМ зубчатый ремень, Фиат Альбеа не является исключением. Погнутые клапаны повлекут за собой капитальный ремонт ГБЦ, а в некоторых случаях всего силового агрегата. Получить повреждения могут не только клапана, но и их направляющие втулки, поршня, шатуны.

В двигателе Фиата изменяются фазы газораспределения, газораспределительный механизм автомобиля устроен таким образом, что это может сильно влиять на момент встречи поршней с клапанами. Поэтому в некоторых случаях поршня могут остаться вне зоны работы клапанов, в других случаях клапана будут иметь загиб. Это подтверждают как владельцы машин, так и механики, которым приходилось устранять подобные проблемы.

Процедура замены

Бо́льшая часть владельцев доверяет замену ГРМ специалистам ремонтных мастерских, это потребует дополнительных затрат за выполненную работу. При наличии опыта обслуживания и ремонта транспортных средств можно самостоятельно успешно выполнить замену зубчатого ремня в приводе ГРМ Фиат Альбеа. Одного желания будет недостаточно, потребуется ещё наличие места для проведения работы, нужного инструмента, новых запасных частей. Работу можно выполнить в гараже над смотровой ямой.

Для работы понадобиться приготовить:

• автомобильный домкрат;
• набор гаечных и торцовых ключей;
• автомобильный домкрат;
• подставка под кузов машины;
• противооткатные башмаки;
• круглогубцы;
• набор отвёрток;
• ветошь.

Работу по замене ГРМ Фиат Альбеа можно выполнить примерно в таком порядке:

• Машину устанавливают на выбранной площадке для ремонта, затягивают трос ручного тормоза, под задние колёса ставят противооткатные башмаки, срывают колёсные болты правого переднего колеса.
• Автомобильным домкратом поднимают правую переднюю сторону автомобиля.
• После этого демонтируют переднее правое колесо.
• Проведению работ мешает пластиковая защита в арке переднего правого колеса, её снимают. Для этого придётся снять несколько саморезов.

• Следующим этапом будет снятие привода вспомогательных механизмов, ослабляют натяжение генератора, ремень легко снимается. И также отпускают натяжение привода ГУР, снимают его ремень.
• Далее потребуется помощь помощника для снятия шкива коленчатого вала. Он должен включить 4 передачу КПП, нажать педаль тормоза. В это время снимают верхнюю крышку, демонтируют шкив коленвала, нижнюю крышку механизма ГРМ.

• Устанавливают коленчатый и распределительный валы по установочным меткам, стопорят распредвал и коленвал.

• Если метки установлены, можно отпустить механизм натяжения зубчатого ремня, снять старый зубчатый ремень с двигателя.

• Перед установкой нового ремня ещё раз следует проверить положение установочных меток. Ремень начинают одевать сверху вниз, стрелки на ремне должны смотреть по направлению движения.
• Новый ремень натягивают натяжным устройством, поворачивая его против часовой стрелки, далее затягивают болт крепления натяжного ролика. Нельзя сильно перетягивать привод, ремень может растянуться, далее может перескочить через зубья на шкивах коленвала или распредвала.
• Проворачивают коленвал мотора на два оборота, проверяют совпадение установочных меток. Если нарушений в их установке не обнаружено, продолжают работу далее.
• Шкив коленвала устанавливают на своё место, он должен стать на выступающий штифт коленчатого вала.
• Теперь следует сделать пробный запуск силового агрегата, сигнальная лампа не должна светиться, если это произошло, значит произошло смещение привода как минимум на один зуб. Если сигнализация не сработала, работу продолжают.
• Устанавливают на свои места защитные пластиковые крышки механизма ГРМ, приводные ремни вспомогательных механизмов, проверяют их натяжение.
• Ставят на свои места ранее снятые детали.

По окончании работы следует сделать контрольный пробег, будет достаточно проехать 2–3 километра. Если проблем не обнаружено, работу можно считать законченной.

Отсутствие установочных меток

Такая особенность двигателя 350А100 имеется, установочную метку можно обнаружить только на шкиве коленчатого вала. На блоке цилиндров метку наносят самостоятельно напротив риски на шкиве. Ремень в этом месте следует пометить краской. Далее таким же образом наносят метку на шкиве распределительного вала и головки блока цилиндров, на ремне также ставится отметка, показывается направление его движения.

После снятия привода считают количество зубьев между метками. На новом изделии ставят метку краской, отсчитывают нужное число зубьев, также ставят метку краской. Это нужно для правильного положения привода механизма ГРМ Фиат Альбеа.

В связи с особенностью газораспределительного механизма обязательно застопорить распредвал и коленвал используя специальные приспособления.

Сроки замены

Об этом владельцам сообщает инструкция по эксплуатации транспортного средства. Согласно указаниям производителя машины, производить замену привода необходимо при пробеге 60 тыс. км. Проверку его состояния проводят при каждом техническом обслуживании машины. На состояние ремня влияет много факторов, это условие эксплуатации автомобиля, качество установленных деталей. На его работоспособности негативно сказывается попадание в рабочую зону привода технических жидкостей, особенно моторного масла. А также немалую роль играет «возраст» изделия, если он большой, а пробег малый, ремень подлежит обязательной замене.

Меняем ремень ГРМ на Фиат Альбеа сами

Своевременная замена ремня ГРМ Fiat Albea очень важная процедура. Правильно заменить ремень газораспределительного механизма можно самостоятельно. Важно внимательно изучить все шаги в предлагаемом нами руководстве, которое было составлено мастерами с большим опытом в этом вопросе.

Во многом правильность замены зависит от грамотного и точного выставления положения распределительного и коленчатого вала. Важно чтобы они остались в том же положении, как и до снятия ремня. В случае смещения одного из валов в силовом агрегате будут нарушены фазы распределения газов. Согласно предписанию руководства, идущего вместе с автомобилем Fiat Albea 1.4, ремень ГРМ нужно менять каждые шестьдесят-семьдесят тысяч километров пробега. При замене, как правило, меняется и натяжной ролик.

Когда пора менять?

О том, что пришло время замены помимо пробега может указывать и его состояние, которое желательно проверять каждые 25 тыс. километров. Поменять ремень ГРМ на Fiat Albea 1.4 нужно, если на нем обнаружены пятна смазки, разлохмаченные края, трещины, потертости или стертые зубья. В противном случае это чревато его обрывом.

Меняем сами

Заменить ремень газораспределительного механизма, конечно, можно и на станции технического обслуживания. Но за эту нехитрую процедуру с вас возьмут не одну тысячу рублей. Поэтому есть смысл освоить этот не очень трудоемкий процесс самому.

Необходимые инструменты

• гидроподъемник;
• набор ключей;
• круглогубцы;
• торцовая головка;
• отвертки;
• натяжной ролик;
• комплект для замены;

Новый комплект

Этапы

1. После поднятия автомобиля на подъемнике или домкратом демонтируем правое колесо.
2. Открутив саморезы, снимаем пластиковую защиту.
3. Ослабляем натяжку генератора и убираем ремень.
4. Далее требуется ослабить натяжение ГУРа, открутив болт натяжки.
5. Снимаем ремень гидроусилителя ремня.

Полный комплект со всеми шкивами и роликами

После завершения работы для пробы проезжаем 1-2 километра и на этом работу по установке нового ремня ГРМ на Fiat Albea 1.4 можно считать оконченной.

Видео «Проверка натяжки»

В этом видео показана проверка привода ГРМ на автомобиле Fiat Albea 1.4. Также показано как проверить его состояние, чтобы не допустить обрыва. Если обнаружены дефекты и трещины, то может потребоваться его установка нового.
