Ремонт заслонки печки ваз 2110

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка . В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

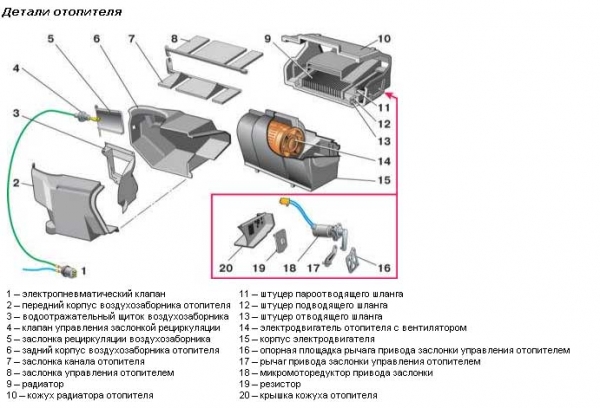

Схема

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

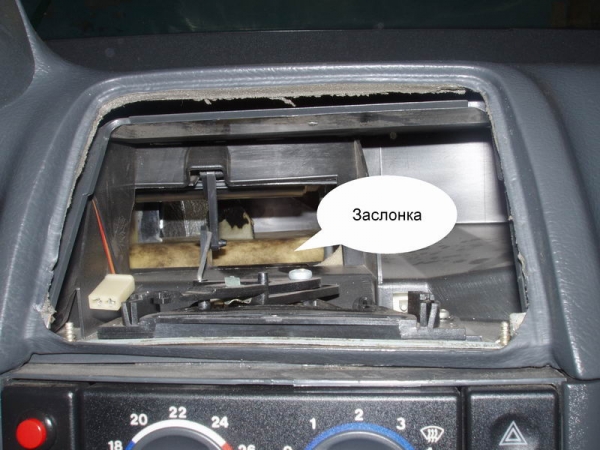

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

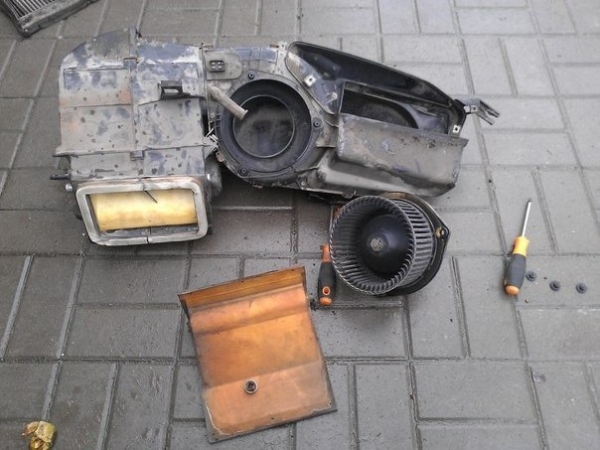

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;

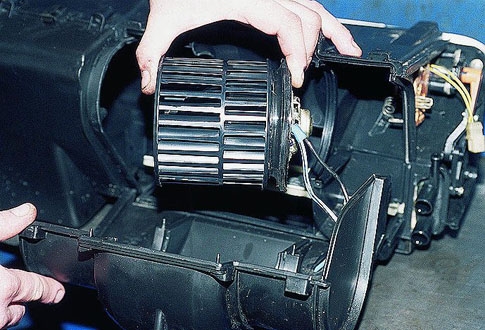

  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

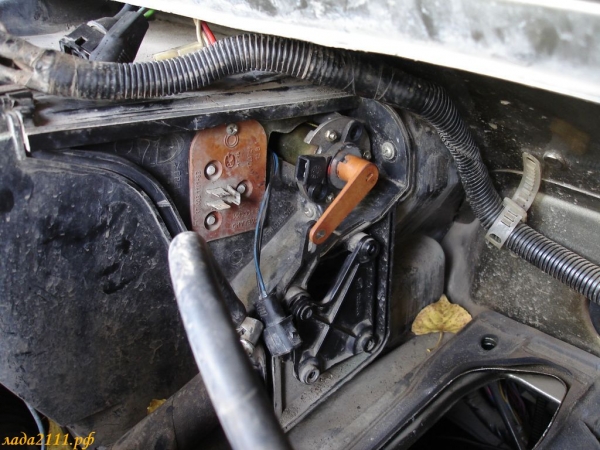

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

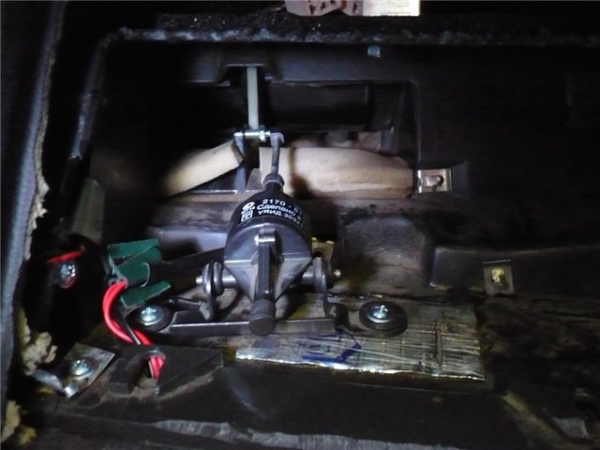

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Как отремонтировать или заменить заслонки печки ВАЗ-2110 своими руками

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Читать еще:  Расход топлива уаз 390995

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Ремонт привода заслонки печки

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Заслонка печки ВАЗ 2110: причины неисправностей и ремонт

На ВАЗ 10-го семейства, включающее модели ВАЗ 2110-2112, конструкторы использовали систему отопления салона с электронным управлением, благодаря которому заданная водителем температура поддерживается в автоматическом режиме.

На ВАЗ-2110 вместо ручного механизма управления печкой с тросовым приводом основных элементов – крана перекрытия подачи охлаждающей жидкости и заслонок, используется контроллер системы автоматического управления отопителем (САУО) с датчиком температуры и моторедуктор, регулирующий положение заслонок.

В такой печке краник перекрытия подачи антифриза уже не используется, а регулировка режима работы отопителя – «обогрев» или «вентиляция», осуществляется центральной заслонкой, которая направляет поток воздуха через радиатор или в обход него.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

  • отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
  • недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
  • скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Читать еще:  Как обкатать двигатель после капремонта

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Причины неисправностей

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

  • деформация;
  • износ уплотнителей;
  • выработка или повреждения рычагов и тяг управления;
  • перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Диагностика проблемы

Если причиной по которой не работает печка ВАЗ-2110 является заслонка, выявить это несложно. Для этого разберите центральный дефлектор, включите зажигание и вращайте рукоятку установки температуры в крайние положения. В исправной печке центральная заслонка не будет стучать, будет полностью открывать и закрывать канал подачи воздуха.

Если заслонка печки не двигается или останавливается в положении, которое не полностью перекрывает воздушный канал, возможно она клинит. Удостовериться в этом можно, подтолкнув заслонку рукой или длинным прутом. Если после этого заслонка станет в нормальное положение, то это и есть причина, по которой она подклинивает. Через посадочное отверстие дефлектора можно оценить состояние заслонки и ее уплотнителей. Если заслонка деформирована, ее изгиб хорошо виден.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

  1. Снимаем клемму с АКБ.
  2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
  3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
  4. Снимаем моторедуктор.
  5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
  6. Разъединяем провода питания вентилятора.
  7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
  8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления.
Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя.

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

  • отключаем клемму аккумулятора, сливаем антифриз;
  • демонтируем «жабо» и утеплитель;
  • отсоединяем провода питания вентилятора и микромоторедуктора;
  • отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
  • отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
  • извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

Не работает заслонка печки ваз 2110 – причины и ремонт

Все знают, что сборка российского АвтоВАЗа очень ненадёжна и их автомобили очень часто ломаются. И всегда это очень неожиданно. Но если ухаживать за всеми комплектующими машины, всё будет работать идеально. И даже если что-то сломается, ремонт не будет стоить много денег.

Конечно, автомобиль – это всего лишь средство передвижения. Но в каждом автомобиле должен быть минимальный уровень комфорта. За комфортность передвижения на машине отвечает печка. Обычно, именно с печкой появляются проблемы. У АвтоВАЗа это слабое место, ахиллесова пята. Большинство поломок печки связаны с её заслонкой.Именно эта деталь в автомобиле помогает печке регулировать её температуру. Без заслонки будет просто невозможно настроить свою печку.

Распространённые проблемы с заслонкой печи Ваз 2110

Есть несколько распространённых поломок отопительного элемента автомобиля:

  1. Заклиненный микромоторредуктор. Этот элемент очень важен во время работы печки, он обеспечивает нормальную работоспособность привода заслонки.
  2. Также проблема может скрываться в блоке управления. Его обязательно нужно проверить. Это нужно для того, чтобы точно понять, что именно сломалось.
  3. Ещё, проблема может быть в самих заслонках печки ВАЗ 2110. Это самая распространённая поломка печки.
  4. Пластиковые пластины немного сместились со своего места и из-за этого они заклинивают и перестают работать.
  5. Если проблема именно в этом, во время работы будут слышны громкие щелчки. Избавиться от этого можно только одним способом, заменой заслонок печки.

Проверка работоспособности ручной заслонки отопителя ВАЗ 2110

Если у автолюбителя просто нет денежных средств на профессиональный ремонт автомобиля, можно попытаться устранить неполадку самостоятельно. Но перед этим следует проверить работоспособность всех элементов печки отдельно. Только так можно понять, что именно не работает.

Для этого нужно произвести вот эти действия:

  • Включить зажигание;
  • После этого проверить регулятор, переключая его в различных направлениях;

Диагностика

  1. Для диагностики нужно попытаться вручную подвигать заслонкой печки. Это нужно для того, чтобы проверить, не заклинила ли она. Также это поможет вернуть заслонку в её изначальное, рабочее, положение. Это решит проблемы с заслонкой, если она была смещена и её просто заклинило.
  2. Но, чтобы получить доступ к самой заслонки, понадобится снять дефлектор. Если после всех этих манипуляций заслонка заработала, проблема была именно в ней.
  3. Но это был неполноценные способ починки печки. Ведь после этого печка всё равно не сможет работать так, как раньше. Ведь гнездо уже будет изношено. Если постоянно применять этот способ, печка в любой момент может окончательно сломаться. Чтобы полностью избавиться от проблем с заслонкой в печке 2110, нужно её полностью заменить.
  4. Главное не забывать обращать внимание на то, как именно управляется заслонка. Если она управляется только ручным способом, проблема именно в микромоторедукторе. Также, все проблемы могут быть связаны с нарушением работы микровентилятора. Ещё, проблема может заключаться в блоке управления. Именно поэтому нужно проверить все составляющие печки. Если хоть какое-то из этих устройств не работает, нужно срочно заменить эту деталь. Из-за этих нарушений не будет открываться заслонка печки ВАЗ 2110. Если этот дефект не устранить во время, возможно придётся менять всю печку. А это уже в разы дороже, чем замена заслонки.
Читать еще:  Замена катализатора форд фокус 2

Демонтаж заслонки печки 2110

Для того, чтобы заменить заслонку, придётся выполнить ряд довольно сложных действий. Конечно, это трудно, но, если постараться, качество работ не будет отличаться от сервисных.

Процесс демонтажа

  1. Перед демонтажем нужно освободить отопительную систему от охлаждающей жидкости;
  2. Скинуть клеммы с аккумулятора;
  3. Открепить саму накладку панели. Шумоизоляцию нужно также удалить;
  4. Нужно снять вентилятор самой печки;
  5. Демонтировать хомуты патрубка от корпуса отопителя печки;
  6. После этого, обязательно требуется снять корпус воздухозаборника. На этом этапе нужно максимально сосредоточиться. Любая ошибка может стать роковой и принести внушительный ущерб личной машине. Чтобы облегчить снятие, можно демонтировать всю приборную панель. Нужно полностью открутить все крепежи. Это нужно для того, чтобы извлечь отопительный элемент из автомобиля.
  7. После демонтажа корпуса воздухозаборника, нужно приступить к демонтажу пружинных скоб, переднего корпуса и гаек крепежа;
  8. От радиатора нужно демонтировать все шланги. Иначе они будут мешать во время замены заслонки;
  9. От отопительной части нужно обязательно отсоединить задний кожух;
  10. От самой печки нужно достать радиаторную часть.

Монтаж новой заслонки и обратная сборка печки

Во время замены заслонки, нужно быть очень внимательным. Нужно убедиться в том, что вилка должна состыковаться с рычагом. После этого заслонка должна быть в поднятом виде. Если в собранном виде заслонка стоит не в поднятом виде, значит что-то было сделано неправильно. Если вилка не зацепилась с рычагом, печкой будет просто невозможно нормально управлять.

После замены заслонки, нужно начать процесс сборки печки. Для этого нужно в точности следовать тем же пунктам, что и в процессе разборки, просто разместив их в обратном порядке. После сборки печки, нужно проверить работоспособность заслонки, залив жидкость охлаждения. Нужно всё осмотреть, проверив, нет ли протечек и плотно ли соединены все шланги.

Теперь можно включить печку. Если отопитель нормально работает и реагирует на настройку, всё было сделано правильно.

Тонкости и нюансы ремонта заслонки печки ВАЗ 2110

Конечно, продукцию АвтоВАЗа самой качественной не назовешь. Но все же, при правильном уходе и достаточной сноровке можно сделать автомобиль достаточно комфортным, удобным, приносящим удовольствие.

Поговорим о тепле и уюте, в частности, о том, как произвести на ВАЗ 2110 ремонт заслонки печки, чтобы она обеспечивала именно ту температуру в салоне, которую вы задали.

Схема отопителя ВАЗ 2110

Распространенные неисправности

Чаще всего ВАЗ 2110 по части отопления страдает тем, что регулировка отопителем, что называется — не срабатывает. Невзирая на выбираемое положение ручки управления температурным режимом, из отопителя дует только холодный, либо, наоборот, только горячий воздух.

Причины такого явления могут иметь разное происхождение. Среди них:

  • Заклинивание ММР (микромоторедуктора), управляющего приводом заслонки;
  • У пластиковой заслонки (такими комплектовались первые ВАЗ 2110) разрушено посадочное гнездо, из-за заклинивания нормальное управление ею невозможно. Если редуктор работает, а заслонка не поворачивается, чаще всего можно расслышать своеобразные щелчки – это в гнезде проворачивается квадратный вал. Для такой неисправности есть только одно лечение – замена старой пластиковой заслонки с поролоновым утеплителем на новую. Лучше, более современную, металлическую, имеющую резиновый уплотнитель. Такая не коробится, не перекашивается, как ее пластмассовая сестра;
  • Чтобы окончательно решить, кого винить – заслонку или ММР, нужно еще обратить внимание на его блок управления. Он тоже – среди «подозреваемых».

Проверка исправности

Для начала, особенно если серьезный ремонт пока не входит в ваши планы, нужно попробовать помочь заслонке сесть на свое место. Для чего включить зажигание и, переводя регулятор в разные положения, произвести ручное движение заслонкой, пытаясь «усадить» ее как положено.

При такой проверке-настройке нужно вначале снять дефлектор, чтобы добраться к заслонке печки. Если у вас получится, и заслонка начнет двигаться, подчиняясь регулятору, можно считать что полумера удалась.

Дело в том, что при расшатанном гнезде нормальная работа невозможна, и со временем все равно понадобится замена заслонки печки ВАЗ 2110. Поэтому можно еще проехаться, если есть такая необходимость, но ремонт отопителя уже не за горами.

Если же обнаружится, что заслонкой можно управлять только вручную, когда зажигание включено, а регулятор поворачивают в крайние положения, тогда причиной наверняка служит ММР. Здесь чаще помогает не ремонт, а замена этого микромоторедуктора.

Кроме того, в том, что заслонка не работает так как положено, ее регулировка не дает нужного результата, можно еще винить микровентилятор с температурным датчиком, а также блок управления.

При выходе их строя любого из упомянутых узлов отопителя лучшее решение для ВАЗ 2110 – их замена, иначе ремонт позже потребует более значительных вложений.

Быстро и качественно заменить вентилятор печки поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Разборка

Естественно, замена заслонки ВАЗ 21210, которая работает плохо, или вовсе не желает менять положения, начинается с довольно хлопотного разбора. Вот его этапы:

  1. Сливание охлаждающей жидкости из системы отопителя;
  2. Отключение АКБ. Достаточно отсоединить «минус»;
  3. Снятие облицовки, накладки ветрового стекла, обивки шумоизоляции;
  4. Снятие вентилятора печки;
  5. Отсоединение от корпуса отопителя хомута вакуумного шланга;
  6. Снятие переднего корпуса воздухозаборника печки. Работа щепетильная и не быстрая. Для того, чтобы разборка пошла легче, может помочь снятие панели приборов. Из салона отвернуть винты, которыми крепится отопитель, затем его можно будет приподнять;
  7. Снятие пружинных скоб, винтов крепления и снятие переднего корпуса;
  8. Снятие с радиатора всех шлангов;
  9. Отсоединение заднего кожуха отопителя;
  10. Из печки нужно вынуть радиатор;
  11. Теперь становится возможной замена заслонки.

Прочитать подробнее о замене радиатора печки ВАЗ 2110 можно здесь: https://vazweb.ru/desyatka/otoplenie/zamena-radiatora-pechki.html

Обратная сборка

Новую заслонку на ВАЗ 2110 необходимо установить так, чтобы вилка на ее оси вошла в зацепление с рычагом. Правильно, если заслонка находится в поднятом состоянии. Иначе управление ей будет невозможным, и работа печки не восстановится.

Далее все ставим на свои места в обратном порядке. Заливаем охладитель. Проверяем работоспособность заслонок, герметичность шлангов и всех соединений. Затем включаем печку, и следим за отопителем. Если его работа нас удовлетворяет, значит, ремонт прошел успешно.

Занимаемся приводом

Одновременно с заменой заслонки проверяем ее привод, и если не работает ММР, необходимо или замена моторчика, или его ремонт.
После снятия облицовки и накладки ветрового стекла за вакуумным усилителем ВАЗ 2110 обнаруживаем ММР, отсоединяем два разъема – ММР и микромотора.

Далее откручиваем саморезы и достаем ММР, из которого извлекаем моторчик. Его работа проверяется путем подсоединения к САУО.

Обнаружив, что он нерабочий, можно поменять, но возможен и ремонт. Этапы таковы:

  • Частично отогнув спрессованный бортик, снять крышку;
  • Проверить состояние подшипников, щеток и коллектора;
  • Заменить или исправить их. При стертых зубьях шестерни редуктора ему нужна замена;
  • Для подшипников нужна силиконовая смазка.

Если после ремонта работа моторчика восстановлена, можно собрать ММР и установить его на место. В ВАЗ 2110 это делается так:

  • Штифт рычага ММР нужно ввести в прорезь рычага, который расположен на приводе заслонки печки;
  • Если указанный рычаг повернут не так, нужно двумя проводами подать напряжение 12 В к контактам разъема моторчика (сюда подходят желтые провода), и рычаг встанет в нужное положение;
  • После установки ММР проверьте, как он работает, заодно – как движется привод заслонки печки и работает рычаг управления отопителем для установки температуры в салоне ВАЗ 2110.

Произведя правильный ремонт заслонки отопителя и ее привода, вы добьетесь того, что работа печки станет стабильной, обеспечивающей вам и пассажирам должный уровень комфорта в холода.

Источники:

http://luxvaz.ru/vaz-2110/105-zaslonka-pechki.html
http://remam.ru/vozdsys/remont-i-zamena-zaslonki-pechki-vaz-2110.html
http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/zaslonka-pechki-vaz-2110/
http://vaz-2110.ru/kuzovnoj-remont/ne-rabotaet-zaslonka-pechki-vaz-2110-prichiny-i-remont.html
http://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest
0 комментариев
Межтекстовые Отзывы
Посмотреть все комментарии
