Ремонт рулевой рейки ваз 2109

Ремонт рулевой рейки ваз 2109

Каждый узел и агрегат автомобиля требует к себе внимательного отношения и своевременного обслуживания. Мелочей здесь быть не может, потому как даже самый маленький шплинт с незначительной трещиной может привести к большим неприятностям. Рулевой механизм по умолчанию должен обслуживаться и диагностироваться в первую очередь – это безопасность на дороге, пренебрежение которой может привести к очень нежелательным последствиям.

Значение рейки в ВАЗ 2109

Рулевая рейка в переднеприводных автомобилях – ВАЗ 2108, 2109, 2111 и им подобным, несет на себе ответственность за работу всего рулевого механизма. Игнорирование симптомов проблем, которые могут возникнуть с ее техническим состоянием может привести к нежелательным последствиям вплоть до заклинивания механизма, что в потоке транспорта не самый приятный сюрприз. Поэтому ремонт рулевой рейки ВАЗ 2109 и других переднеприводных легковушек не должен быть неожиданным для водителя.

Признаки неисправности рулевой рейки

С помощью рулевой рейки в переднеприводных автомобилях большинства производителей, включая отечественных, вращательное движение рулевого колеса с помощью зубчато-реечного механизма передается на поворотные рычаги, поворачивающие передние колеса посредством рулевых тяг. Как это работает можно увидеть на рисунке, приведенном ниже.

Диагностику и ремонт рулевой рейки ВАЗ 2109 необходимо проводить в том случае, если стали заметны следующие симптомы:

• Скрежет при повороте руля в области рейки;
• Течь смазки из уплотнителей;
• Периодическое заедание руля;
• Усиленный люфт рулевого механизма.

Каждый из этих симптомов нуждается в проверке, но при подтверждении хотя бы одного из них, первое, что придется сделать, это демонтировать рулевую рейку для разборки и дефектации.

Снятие рулевой рейки

Демонтаж рейки – процесс длительный, так как связан с предварительной разборкой многих узлов. Мы не претендуем на представление оптимального способа ее снятия, но для примера рассмотрим следующий порядок действий при необходимости снабжая его пояснительными картинками:

1. Подвешиваем передок автомобиля с помощью домкрата так, чтобы можно было снять колеса. Не забудьте о противооткатных башмаках.
2. Обеспечиваем полный доступ к рулевой рейке путем отсоединения адсорбера газов, проводов и отвода их в сторону. После этого можно откручивать болт из шлицевого соединения, предварительно выровняв колеса рулем. Болт находится в районе педального узла, и для его выкручивания используем накидной ключ или карданную головку.
3. Очищаем гайки крепления рулевых тяг от грязи и расшплинтовываем их круглогубцами. Накидным ключом отвинчиваем гайки. Для отсоединения тяг нам необходим съемник, который устанавливаем так, как показано на фото. Затем откручиваем тяги от картера рейки. Но лучше снять картер вместе с тягами – в тисках их проще будет снять.
4. Освободив рулевую рейку, вынимаем ее через колесную нишу, чистим, моем и зажимаем в тисках.

Разборка и дефектация рулевой рейки

Рейка у нас в руках, теперь можем проводить полную разборку и выявление неисправностей с заменой деталей. Мы бы рекомендовали приобрести ремонтный комплект, в который входят все подлежащие замене детали. Раз уж рейка снята, то целесообразно будет перебрать ее полностью.

Теперь разбираем полностью рулевую рейку, стараясь ничего не потерять, там есть много мелких деталей. Для начала снимем пыльники, упоры и торцевые колпачки. После этого восьмигранником, как показано на фото, откручиваем резьбовые пробки и вынимаем пружину, упорные втулки и стопорные кольца.

Затем снимаем подшипник и внимательно осматриваем его на предмет люфтов. В ремкомплекте должен быть сменный, потому, даже если наш подшипник в нормальном состоянии, лучше установить новый. Вынимаем и осматриваем приводную шестерню, а она уже позволит нам вынуть саму рейку полностью.

Дальше будет немного сложнее. Теперь нужно заменить втулку опорного вала и резинки, которые должны быть в ремкомплекте. Вот так они выглядят. Старая и новая.

Не снимая резинки со втулки нужно поставит ее в картер, а только потом срезать резинки острым ножом.

Но это не самая большая проблема. Дальше мы будем менять игольчатый подшипник. Для его демонтажа необходим специальный ключ, который есть не у всех. Поэтому будем обходиться без него. Нам понадобится дрель и сверло на 1,5 мм. Этим сверлом мы высверлим отверстие так, чтобы ослабить торец подшипника. Теперь несложно с помощью пробоя выбить старый подшипник из картера. Выглядит это таким образом.

Перед тем, как запрессовывать новый игольчатый подшипник, обязательно тщательно промоем весь картер рулевой рейки – там может остаться стружка и мусор после сверления. Отверстие, которое мы сверлили, так оставлять нельзя и его необходимо ликвидировать. Самый простой способ – смесь суперклея с металлическими опилками. Смесь твердеет очень быстро и это ненамного продлит ремонт.

Теперь необходимо смазать все, что смазывается. Для этого используют Литол-24 в любой упаковке или любую другую консистентную смазку. Подойдет также смазка для ШРУСов. Теперь можно собирать все в обратном порядке и устанавливать рейку на автомобиль.

Добавить больше нечего – самостоятельной переборкой рулевой рейки мы сэкономили немало денег и научились это делать своими руками, что еще дороже денег.

Ремкомплект для рейки ВАЗ 2109

Не помешает ознакомиться с ремкомплектами, которые продают в автомагазинах. Они могут быть как полными, так и неполными. В полный ремкомплект должны входить:

• Подшипник игольчатый;
• Подшипник опорный;
• Стопорные кольца;
• Опорная втулка из пластика;
• Две уплотнительных резинки для втулки;
• Пружина;
• Набор прокладок;
• Кожух пыльника;
• Рейка;
• Приводная шестерня;
• Комплект стяжек для пыльников.

В укороченном наборе нет самой рейки и шестерни, но полный комплект может понадобиться крайне редко. Только при капитальном ремонте рейки.

После ремонта не забудьте через каждых 200-300 км протягивать несколько раз болты и гайки крепления – при вибрации они могут ослабляться. В процессе эксплуатации автомобиля также не забывайте посматривать за пыльниками рейки. Они могут быть разного качества, потому не удивительно, если они попросят замены через 10-15 тысяч километров.

В целом, ремонт рулевой рейки процесс несложный, но длительный, поэтому нужно стараться все операции по ремонту выполнять максимально качественно. И тогда вы надолго забудете о стуках в рулевом управлении и люфте руля.

Ремонт рулевой рейки на ВАЗ 2109 своими руками (Видео)

На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект

Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатого

Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

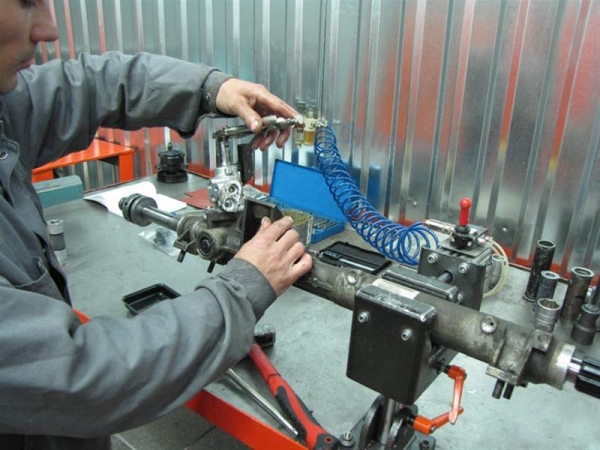

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

Разборка рулевой рейки

Разберем снятую рулевую рейку переднеприводных автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Разборку рулевой рейки придется проводить при принятии решения отремонтировать ее (это один из этапов ремонта), а не заменить новой в случае возникновения неисправностей. А именно, появлении в ней стуков (рейка стучит), вибрации и ударов на руле, увеличении люфта рулевого колеса – проблем очень часто встречающихся на автомобилях ВАЗ 2108, 2109, 21099.

спецключи для разборки рулевой рейки 2108

Особенности разборки рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

Рассматривать снятие рулевых тяг, защитного чехла и колпачка не будем, ибо там все просто, а вот дальше сложнее. Для удобства проведения работ корпус рейки можно зажать в тиски, но можно все сделать и на коленке.

— Извлекаем упор рулевой рейки

Для этого специальным ключом отворачиваем пробку (гайку) упора и снимаем ее.

отворачиваем спецключом пробку упора рулевой рейки

Вынимаем находящуюся под пробкой пружину.

Поддеваем шлицевой отверткой и извлекаем стопорное кольцо упора.

Поворачиваем вал рейки (рожковым ключом на 14) по часовой стрелке до конца хода и нажимая на выступающую часть рейки сдвигаем с места упор.

Извлекаем сам упор рейки из ее корпуса (можно специальными тонкими плоскогубцами, вставив их в отверстие под пружину в упоре и вытянув его или попросту резким ударом корпуса рейки о деревянный брусок выбить его за счет инерции).

извлечение упора рулевой рейки 2108

— Извлекаем вал рулевой рейки с подшипником

Снимаем пыльник вала.

Снимаем стопорную шайбу вала.

Отворачиваем гайку подшипника специальным ключом и снимаем ее.

отворачиваем гайку вала рейки 2108 спецключом

Извлекаем вал рейки с подшипником. Применяем рычаг: зацепляем за лыску на валу длинным рожковым ключом на 14 и, опираясь им на монтажку (или широкий ключ), вытягиваем вал.

извлекаем вал рейки при помощи рычага

— Вытягиваем саму рейку в сторону короткой части корпуса

— Извлекаем при помощи отвертки опорную втулку рейки

— Извлекаем игольчатый подшипник вала из корпуса рулевой рейки (можно использовать специальный съемник или просверлить сверлом 2 мм два отверстия в торце картера рейки и через них выбить подшипник). Извлекать для замены игольчатый подшипник следует только при явном его износе, так как выходит из строя он редко.

извлеченная из корпуса рейка, опорная втулка и отверстия для сверления через которые выбивается игольчатый подшипник

Рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 полностью разобрана.

элементы извлеченного вала рулевой рейки 2108

При необходимости спрессовываем съемником или сбиваем трубой шариковый подшипник с вала рейки. Предварительно снимаем с вала стопорное кольцо.

снятие подшипника вала рулевой рейки трехлапым съемником

Примечания и дополнения

— После разборки полностью промываем корпус рейки и все снятые элементы. Далее проводим выбраковку неисправных деталей их замену и сборку.

Еще статьи по автомобилям ВАЗ 2108, 2109, 21099

Ремонт рулевой рейки ваз 2109, замена деталей

Рулевая рейка автомобиля ВАЗ 2109

У автомобилей ВАЗ 2109 рулевая рейка, ремонт которой требуется периодически, является основной частью механизма управления поворотом колес автомобиля, преобразующим вращение руля в поступательное движение рулевых тяг.
В случае износа или повреждения деталей увеличивается люфт, отчего нарушается управляемость. Поэтому любой дефект не только создает сложность вождения и увеличивает износ покрышек от неуправляемого рысканья, но и делает движение опасным, особенно на разнонаправленных поворотах.

Предпосылки для ремонта

Устранять неполадки нужно при появлении первых симптомов:

• стук на поворотах;
• тугое вращение рулевого колеса;
• увеличенный люфт;
• сложность регулировки угла схождения.

Перед началом работ обязательно нужно удостовериться, что причиной этих неполадок является именно дефект рулевой рейки, так как подобный результат может быть вызван износом других деталей: шаровых наконечников, опор, ослабление шлицевого зажима и других.

Основные элементы

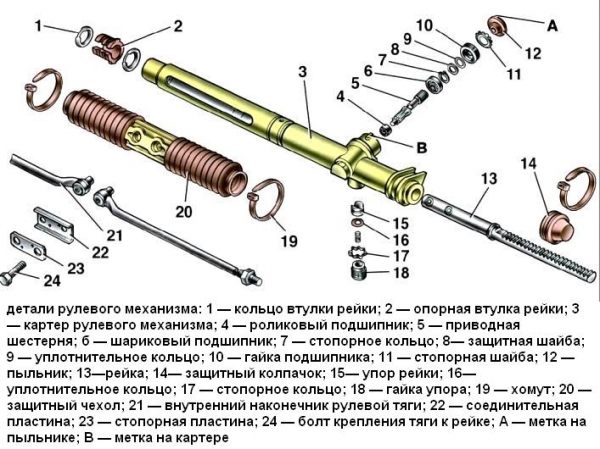

Детали рулевой рейки

Для ВАЗ 2109 ремонт рулевой рейки проще производить, зная принцип работы и предназначение каждой детали.
Конструкция очень простая, состоит из нескольких основных элементов:

• зубчатая рейка с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводная шестеренка со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, обеспечивающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

Ремонтный комплект бывает двух видов, неполный, который содержит трущиеся детали, резиновые изделию, которые требуют периодической замены, и одноразовые хомуты. В случае поломки или износа зубьев и шлифованной поверхности, придется приобретать полный ремкомплект.
В него входят абсолютно все детали, кроме картера, в том числе зубчатая пара, игольчатый и шариковый подшипники, прижимная пружина.

Снятие рулевой рейки с автомобиля

При наличии некоторых навыков ремонта, если есть инструкция, вполне возможно ремонт рейки осуществить своими руками.
Для этого понадобится, кроме нового ремонтного комплекта и стандартного набора инструмента автомобилиста некоторые дополнительные приспособления и инструменты:

• специальный внутренний восьмигранник24 мм. с отверстием посередине диаметром18,5 мм.;
• восьмигранник17 мм.;
• выжимной съемник шаровой опоры;
• желательно съемник для шарикового подшипника;
• желательно ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• желательно тиски слесарные;
• консистентная смазка «Фиол-1», наиболее подходящая в холодное время, так как имеет более высокую текучесть или «Литол-24» и ему подобные.

Те приспособления, которые иметь желательно значительно облегчат разборку, без них можно обойтись, хотя это усложнит работу.
Итак:

• Предварительно рейку и рулевые тяги с наконечниками желательно очистить струями воды высокого давления.
• Автомобиль ВАЗ 2109, ремонт рейки которого планируется произвести, нужно поставить на площадке, размерами, обеспечивающими свободный доступ к передним колесам и подкапотному пространству.
• Затянуть ручной тормоз и дополнительно упереть задние колеса, передние колеса установить прямо. Достаточно домкратом приподнять передние колеса до провисания, подставить для безопасности надежные опоры, открутить гайки крепления и снять правое колесо.
• Чтобы обеспечить доступ через моторный отсек нужно снять воздушный фильтр и отсоединить аккумулятор.

Внимание: Для складывания снимаемых деталей и крепежных элементов нужно подготовить чистую коробочку.

• Первым этапом внутри салона между педалями шарнирной головкой откручивается на два оборота стопорный болт, стягивающий рулевую муфту на шлицевом хвостовике зубчатого вала.

Внимание: Если муфта не разожмется нужно слабым постукиванием молотка освободить шлицы. Кстати, все этапы предварительно нужно изучить по фото, это обеспечит правильную последовательность и ускорит ремонт.

Затем снимаются наконечники рулевых тяг.

• Для этого плоскогубцами выпрямляется загнутый конец шплинтов наконечников, шплинты вытаскиваются (их можно использовать повторно), накидным ключом 19 мм. откручиваются гайки и съемником выжимаются шаровые опоры из поворотных рычагов стоек подвески.
• Через моторный отсек снимается защитный кожух, который крепится тремя гайками с шайбами и граверами. Головкой 13 мм. откручиваются две самостопорящиеся гайки, удерживающие скобу крепления картера рулевой рейки к корпусу автомобиля, скоба снимается.

Внимание: Гайки при сборке желательно заменить новыми.

• Такая же операция производится снаружи со стороны правого колеса для снятия второй крепящей скобы. Теперь можно вынуть вал приводной шестерни из шлицов рулевой муфты и вытянуть рулевую рейку с тягами наружу.

Отгибание стопорной пластины

• Для удобства разборки и последующей сборки картер через алюминиевые пластины аккуратно зажимается в тисках.
• Зубилом и молотком отгибаются углы стопорной пластины, предотвращающей самопроизвольное откручивание болтов крепления внутренних наконечников рулевых тяг.
• Головкой22 мм. откручиваются болты, снимаются стопорная и соединительная планки, отсоединяются обе тяги.
• С одной стороны снимается резиновая опора, распорное кольцо, с другой стороны резиновый колпачок и разъемная опора, отверткой вытаскивается резиновый пыльник, защищающий вал шестерни.
• Кусачками срезаются два пластиковых хомута, и снимается защитный чехол. Производится визуальный осмотр резиновых деталей, если нет видимых повреждений, их можно использовать повторно.

Специальный восьмигранный ключ для разборки механизма упора

• Затем разбирается механизм упора рулевой рейки. Восьмигранным ключом 17 мм. Выкручивается гайка упора, которой регулируется зазор зубчатой пары, при сборке нужно гайку затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм.
• Отверткой вынимается стопорное и уплотнительное кольца, пружина, прижимающая через упор зубчатую рейку к шестерне и компенсирующая возможное появление большего зазора, чем необходимо. Упор нужно вынимать, повернув картер отверстием вниз, если упор не выпадает нужно постучать картером по деревянной колодке, зажатой в тисках.
• Для выборки приводной шестерни картер опять зажимается в тисках, вынимается стопорная шайба, восьмигранной головкой 24 мм. с отверстием посередине откручивается и гайка подшипника.
  Рожковый ключ 14 мм. вставляется в пазы на шлицевом хвостовике, подбирается удобная по высоте опора, упираясь в которую, ключом, как рычагом, приводная шестерня вытаскивается вместе с подшипником. Теперь можно демонтировать зубчатую рейку.
• Для окончательной разборки шестерни острогубцами разжимается и снимается стопорное кольцо и съемником выталкивается валик из подшипника.

Внимание: Если нет съемника, валик шестерней вниз вставляется в тиски с небольшим зазором, подшипник опирается на щеки тисков. Легким постукиванием по торцу валик выбивается из подшипника.

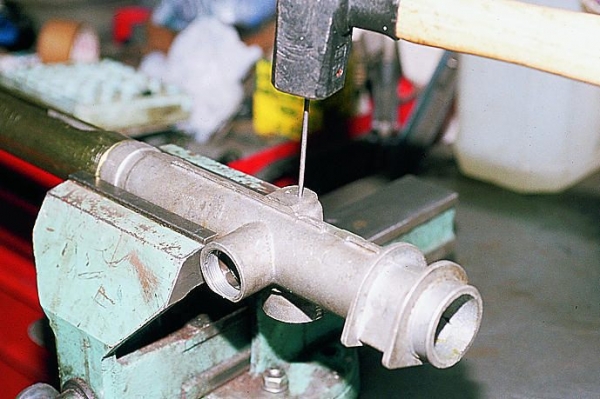

Сверловка картера для выбивания игольчатого подшипника

• Если нет ключа для вынимания игольчатого подшипника, и не удается вытянуть его крючком, придется сверлом диаметром 1,2-2,0 мм. высверливать отверстие в картере в месте точно напротив торца подшипника. Затем можно будет подшипник просто вытолкнуть наружу обычным гвоздем, проходящим в отверстие.
  После сборки нужно не забыть залить отверстие эпоксидным клеем или заглушить холодной сваркой.

• В некоторых конструкциях опорная втулка имеет выступы, которые удерживают втулку от сдвигов в углублениях картера. На опорную втулку надеваются демпфирующие резиновые кольца, которые после установки разрезаются канцелярским или любым другим острым ножом.

Сборка производится в обратном порядке, с предварительной обильной смазкой всех соприкасающихся и трущихся деталей. После установки на автомобиль нужно полностью зажать гайку упора и открутить ее примерно на 30 градусов, что обеспечит необходимый технологический зазор около0,12 мм.

Преимущества и недостатки самостоятельной сборки

Самостоятельное выполнение ремонта значительно экономит бюджет, затраты понадобятся только на приобретение необходимого ремонтного комплекта и смазки, цена на которые вполне щадящая.
В случае привлечения специалистов придется прилично потратиться. Но хуже то, что могут попасться недобросовестные исполнители, которые установят не новые детали, что приведет к быстрому износу и необходимости внеочередного ремонта.
Однако есть и недостатки, непрофессиональное выполнение может привести к мелким, но важным упущениям, которые могут неблагоприятно повлиять на работоспособность сразу после сборки или через короткое время эксплуатации.
Избежать этих ошибок поможет подробное видео на сайте, которое необходимо просматривать последовательно, подробно вникая и тщательно дублируя каждый этап работы.

Ремонт рулевой рейки ВАЗ-2109 самостоятельно

Если вы заметили признаки неисправности рулевой рейки, то не всегда это означает, что необходима полная замена этого узла. В ряде случаев достаточно провести ремонт. В магазинах для этого продаются специальные комплекты. Разберемся, в каких случаях необходимо проводить ремонт рулевой рейки ВАЗ-2109.

Признаки неисправности

При помощи рулевой рейки команды водителя передаются поворотным рычагам, которые при помощи передних тяг управляют колесами. Ремонт необходимо проводить, если вы заметили следующие признаки:

• скрежет в области рулевого колеса;
• люфт руля;
• протечки смазки через уплотнитель;
• рулевое колесо периодически стопорится.

Такие проблемы приводят к тому, что управление транспортом станет опасным. Для начала вам нужно будет провести диагностику, а после обнаружения неисправности, сделайте ремонт поврежденного узла. Перечисленные симптомы могут быть признаками других проблем с рулевым механизмом, но чаще всего неисправность кроется именно в рейке.

Процесс съема узла

Вы не сможете провести диагностику, если не демонтируете механизм. Это достаточно трудоемкая работа, связанная с разборкой сразу нескольких узлов. Существует несколько способов демонтажа, приведем один из них:

1. Зафиксируйте автомобиль так, чтобы его передняя часть была выше задней. Установите под колеса башмаки, чтобы он не сдвинулся с места. Снимите передние колеса.
2. Чтобы у вас был полный доступ к рулевой рейке, отключите провода и адсорбер газов. Отведите эти детали в сторону.
3. Рулем выровняйте колеса и около педалей открутите болт шлицевого соединения. Для этого вам потребуется накидной ключ или карданная головка.
4. Очистите гайки рулевых тяг от грязи, после чего начните скручивать их плоскогубцами, а потом снимите их до конца накидным ключом.
5. Съемником демонтируйте тяги.
6. От картера рулевой рейки открутите тяги. Можно снять из вместе с картером, а окончательно их разобрать в тисках.
7. Рейку вытащите через колесную арку. Очистите ее от загрязнений и зажмите в тисках для последующего ремонта.

На этом этапе вы можете поставить на свой ВАЗ-2109 новый механизм и провести сборку в обратном порядке. Второй вариант – провести ремонт рейки.

Он отнимет у вас немало времени, но сэкономит деньги.

Как самостоятельно провести ремонт

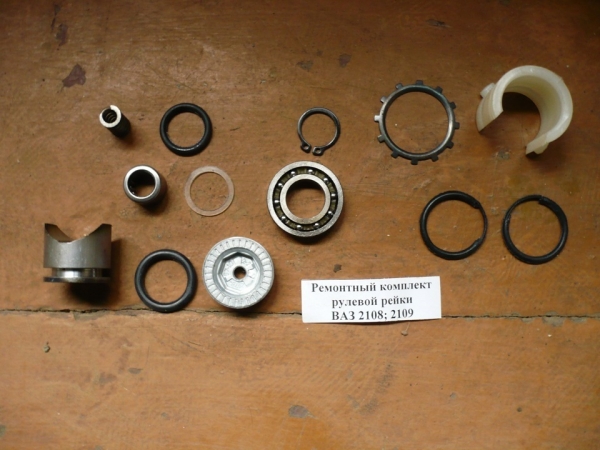

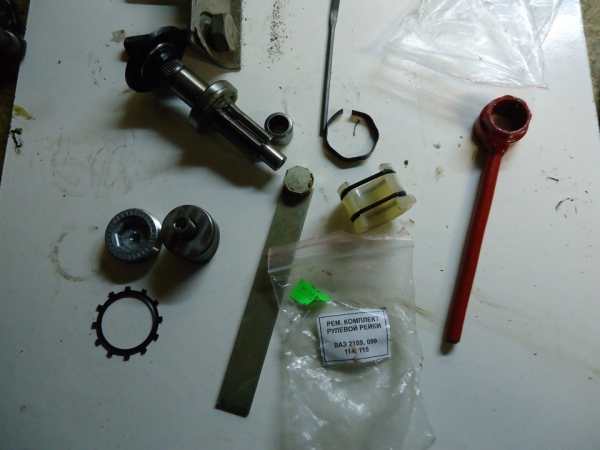

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
4. Извлеките приводную шестерню и саму рейку.
5. Замените втулку приводного вала, установив новые резиновые части.
6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Преимущество самостоятельного ремонта в том, что вы сэкономите на нем деньги. Если вы не уверены в своих силах, лучше всего заменить узел целиком или обратиться в автосервис с хорошей репутацией.

Как часто необходимо регулировать части рулевой рейки

После проведенной замены или ремонта, за состоянием этого узла необходимо будет тщательно следить:

• через каждые 300 километров пробега нужно подтягивать крепежные элементы, так как они расшатываются от вибрации;
• через 1000 километров необходимо проверять состояние пыльников и при необходимости производить замену;
• каждый раз во время движения наблюдайте за рейкой, если вы заметили, что она издает посторонние звуки, то срочно отправляйтесь на ремонт.

Оценка состояния пыльников крайне важна так как, в зависимости от качества материала, они могут выйти из строя через 1 тысячу километров, а могут служить и более 10 тысяч.

Ремонт рулевой рейки нельзя назвать крайне сложным. Проблему может составить только снятие игольчатого подшипника. Все операции необходимо проводить крайне аккуратно, ведь в противном случае, вам придется через короткий промежуток времени менять рулевую рейку в сборе.

Источники:

http://avtoshef.com/remont-rulevoy-reyki-vaz-2109/
http://luxvaz.ru/vaz-2109/367-samostoyatelnyy-remont-rulevoy-reyki-video.html
http://twokarburators.ru/razborka-rulevoy-reyki-2108/
http://masteravaza.ru/rulevoe/rulevaya-rejka-rulevoe/remont-rulevoj-rejki-vaz-2109-78
http://ladaautos.ru/vaz-2109/remont-rulevoj-rejki-vaz-2109-samostoyatelno.html
