Снимаем щиток приборов Ваз 2110

Здравствуйте. Покажем как снять щиток приборов на Ваз 2110, а так же заменить лампочки подвески.

Инструменты:

  • крестообразная отвертка (короткая)

Снятие и установка щитка

1. Снизу панели откручиваем два винта под крестообразную отвертку.

2. Сверху панели откручиваем два винта так же под крестообразную отвертку.

3. После откручивания винтов отводим пластиковую накладку щитка приборов.

4. Отключаем с двух сторон разъемы которые идут на кнопки пластиковой накладки и убираем ее в сторону.

5. Откручиваем два винта крепежа щитка по краям.

6. Разъединяем две защелки щитка и вытягиваем его немного на себя.

7. Отключаем два разъема.

8. После отключения разъемов, вынимаем щиток приборов.

[note]При обратной установке трудностей возникнуть не должно. Все делается в обратном порядке.[/note]

Замена ламп подсветки

1. Беремся за пластиковый ободок лампы и поворачиваем влево. При повороте вы почувствуете что лампа освободилась.

2. Берем новую лампу, вставляем, и поворачиваем вправо до фиксации.

[note]Все лампы на щитке приборов Ваз 2110 меняются по такой схеме.[/note]

Если вам что-то непонятно по снятию щитка или замене ламп, смотрите видео ниже.

Видео урок

Снятие и замена щитка приборов

Комбинация приборов на автомобилях ВАЗ 2110-2112 достаточно дорогостоящая деталь, поэтому при критической поломке ее приходится менять полностью, что выходит довольно накладно. Цена на заводской щиток приборов составляет порядка 3700 рублей — это для обычной классической панели. Что касается европанели, то там цена будет практически одинаковой.

Ниже будет рассмотрена процедура снятия и установки щитка приборов на ВАЗ 2110, 2111 и 2112. Сначала я приведу подробное видео руководство, а затем сделаю фото-отчет по проделанной работе.

Видео демонтажа комбинации приборов

В ролике все наглядно продемонстрировано, так что разобраться можно даже новичку, не говоря уже об опытных автовладельцах:

Фото инструкция

Итак, нам понадобится всего-то две отвертки с крестообразным лезвием:

Первым делом необходимо открутить два самореза в верхней части накладки щитка, для чего понадобится короткая отвертка:

Затем также два болта снизу по краям (ниже показано на примере одной стороны):

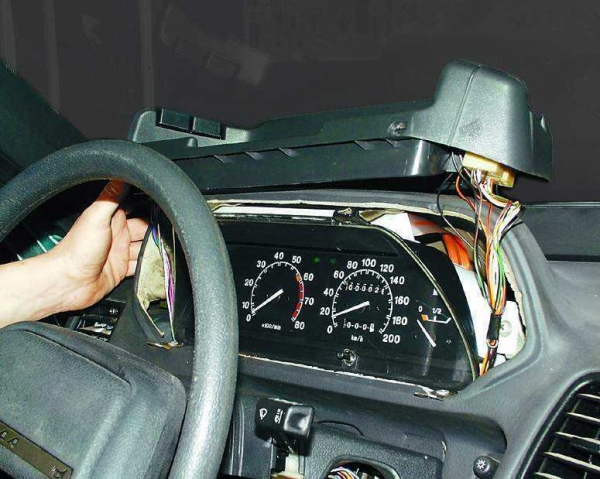

Теперь сверху аккуратно отсоединяем накладку и отводим ее в сторону.

Теперь необходимо отсоединить штекеры с проводами от кнопок с одной из сторон, чтобы отвести накладку в сторону:

Вот теперь уже можно откручивать два болта крепления щитка приборов ВАЗ 2110, с обеих сторон (показан саморез справа):

Затем аккуратно сдвигаем щиток назад, отсоединяя от верхних пластин:

Чтобы окончательно его снять, нужно отсоединить два штекера с пучками проводов, которые подходят к задней части комбинации приборов:

И без проблем вынимаем его из панели приборов, результат чего наглядно показан на фото ниже:

Замена лампочек в подсветке щитка

Лампочки крепятся довольно просто и для того, чтобы их вынуть, необходимо аккуратно повернуть за цоколь против часовой стрелки до тех пор, пока она не извлечется из своего места.

И производим установку новой лампы на прежнее место:

Если остались какие-либо вопросы по данной теме, можете задавать их в комментариях к статье.

Как снять панель на ВАЗ 2110

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

  • Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
  • На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;
  • Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.
Читать еще:  Датчик положения дроссельной заслонки ваз 2115

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

  1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
  2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
  3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
  4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
  5. Обязательно снимаются подрулевые переключатели.
  6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
  7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
  8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
  9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
  10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

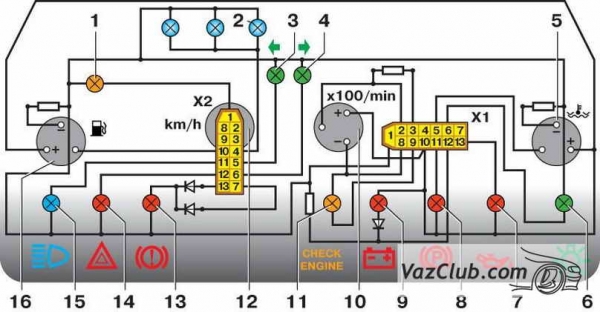

Распиновка

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

Читать еще:  Расход топлива шкода октавия

Как снять панель приборов на ВАЗ 2110? Пошаговая инструкция по снятию «приборки» на «десятке»

Здравствуйте. Сегодня на ВАЗ Ремонт поговорим о приборной панели или “приборке” как ее еще принято называть. В этой статье вы узнаете, как снять приборную панель на ВАЗ 2110 своими руками быстро и правильно. Но перед тем как приступить к выполнению данной работы несколько слов о том, для чего нужно снимать приборку на ВАЗ 2110. Снятие “приборки на десятке” производится крайне редко, однако как бы то ни было иногда с этим приходится сталкиваться, поэтому важно знать, как правильно снять панель приборов на ВАЗ 2110.

Причин немного, однако они все же имеются:

  • Механические повреждения;
  • Желание сделать тюнинг приборной панели;
  • Замена лампочек или других неисправных деталей панели.

Для работы вам необходимо иметь:

  1. Крестовую отвертку;
  2. Немного времени и “прямые руки” :-).

Пошаговая инструкция по снятию “приборки” на “десятке”

  1. Итак, первое, что необходимо сделать — используя отвертку, открутить два самореза расположенных в верхней части приборки.

  1. Далее этой же отверткой выкручиваем два болта, которые располагаются в нижней части приборной панели.

  1. Аккуратно тянем на себя пластиковую накладку и отводим в сторону, чтобы не мешала.

  1. Откручиваем два самореза, которыми крепится непосредственно приборка.

  1. Теперь отключаем сначала первую, а затем и вторую колодку питания приборной панели.

  1. Тянем панель на себя, она должна сползти с кронштейнов.

  1. Когда приборная панель полностью демонтирована, можно приступить к дальнейшим работам, в нашем случае это замена неисправных лампочек.
  1. Крепление у лампочек проще некуда — беремся за корпус лампочки делаем проворот и достаем ее из гнезда. На ее место устанавливаем новую.

Дальнейшая сборка производится в обратном порядке по тому же принципу.

Рекомендую: Как снять приборную панель ВАЗ 2110 видео

Источник

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

  • Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
  • Просто придать, так сказать, дорогой вид автомобилю.
  • Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

Читать еще:  Как открыть капот бмв е39

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

  • Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
  • Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

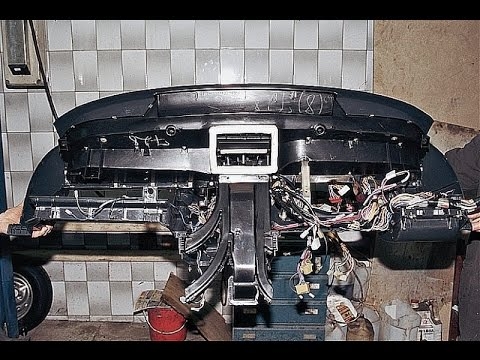

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
  2. Далее снимаем крышки с обеих сторон.
  3. Снимаем заглушку возле ручника.
  4. Откручиваем шурупы слева и справа центрального тоннеля.
  5. Откручиваем саморезы сзади центрального тоннеля.
  6. Снятие пластика центрального тоннеля.
  7. Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
  8. Снимаем чехол ручки кпп.
  9. Гаечным ключом откручиваем воздуховод обогрева салона.
  10. Снятие воздуховода.
  11. Откручиваем крепления центральной панели спереди.
  12. Откручиваем крепления центральной панели сзади.
  13. Окончательно снимаем панель.
  14. Свинчиваем саморезы бардачка.
  15. Осуществляем снятие бардачка.
  16. Отсоединяем провода подсветки бардачка.
  17. Откручиваем шурупы внутри пространства на месте бардачка.
  18. Откручиваем оставшиеся саморезы по сторонам торпеды.
  19. Откручиваем болты торпеды следующим образом как на фото.
  20. Снятие воздуховода.
  21. Откручиваем гайку на торпеде под воздуховодом.
  22. Спускаем торпеду со шпилек.
  23. Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

  1. Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
  2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
  3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
  4. Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
  5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

  1. Снимаем приборку, как это сделать я уже вам рассказал ранее
  2. Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
  3. Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
  4. В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
  5. Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
  6. Далее обшиваем приборную панель шумкой.
  7. Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.
