Как снять обшивку двери фольксваген поло

Инструкция снятия обшивки двери на Volkswagen Polo Sedan

Дверная облицовка со временем изнашивается, но как снять обшивку на двери на Поло седан самостоятельно знает далеко не каждый автолюбитель. Этот элемент позволяет придать кузовной части привлекательный внешний вид, его замена требуется, если произошла порча материала или треснула внутренняя прокладка. Вне зависимости от причины, разобрать придется всю конструкцию, но с нашей инструкцией вы поймете, как это сделать.

Что представляет дверная обшивка, ее назначение

Облицовка двери выполняется из кожи или дерматина на заводе. Крепежными элементами выступают клипсы. Материалом обтягивают кузовной элемент во внутренней части. Чтобы было проще понять, как можно снять обшивку с дверей на Фольксваген Поло седан, стоит узнать предназначение детали.

Обшивка придает дверной конструкции презентабельный вид. Ее часто демонтируют, чтобы провести установку динамиков для музыки или сменить облицовочный материал. Снимать обшивку придется вместе со всей дверной панелью.

Дверная карта – это часть кузовного элемента, без нее дверца внутри полая. Под тканью находится поролоновая прокладка. Она предназначена для звукоизоляции и увеличения теплопроводности. Разрыв или порча тканевой облицовки требует замены полотна. Иногда повреждения приводят к тому, что становится проблематично закрывать дверную конструкцию. Помимо облицовки на карте двери располагается ручка, подлокотник, карман и другие ниши. Если эта водительская дверца, то еще там располагаются кнопки для поднятия стекол всех четырех дверей.

Демонтаж обшивки двери

Снятие обшивки на передней или задней дверной карте Volkswagen Polo VW sedan потребует наличия крепежных деталей и подручных инструментов, необходима:

Инструкция по разборке:

  1. Откручиваются болты на внутренней и внешней стороне рукояти.
  2. Отсоединяется провод от минусовой клеммы аккумулятора с помощью тонкой отвертки.
  3. Снимается накладка подлокотника.
  4. Отсоединяются дополнительные проводки от блока управления наружными зеркалами заднего вида.

Чтобы сделать это правильно, потребуется сжать фиксатор.

  • Проводится отсоединение центрального замка. Для этого выкручиваются два небольших винта сверху и снизу.
  • Фиксаторы до сих пор держат обивку, поэтому отводить ее в сторону нужно аккуратно, чтобы открутить наконечник, оболочку троса от наружной ручки.
  • Сжимая фиксатор, снимаются колодки жгутов проводов от выключателя электропривода замка крышки багажника.
  • Отделяется провод от стеклоподъемника и фиксатора.
  • Отжимается фиксатор и снимается обшивка.
  • Внутри панельной части извлекается заглушка технологического окна.
  • Читать еще:  Как проверить термостат на ваз 2106

    Если в двери установлен динамик, то он извлекается в последнюю очередь.

    Крепления

    На Фольксвагене в качестве крепления применяется клипса. Универсальный предмет легко устанавливается и производится со специальным съемником. Рыночная цена – 200 руб. Клипсы имеют разные наконечники:

    Резьбовой крепеж применяется для соединения кузовных фрагментов, а для крепления обшивки подойдут елочки. Если приходится разбирать карту дверцы, то эти элементы сломаются, а значит потребуется их замена при последующей сборке.

    Замена обусловлена также тем, что старые крепежи обеспечат неплотное прилегание, из-за чего появятся посторонние звуки при движении автомобиля.

    Установка новой обшивки на дверь

    Когда снята старая обивка, ее оставляют для вырезки фрагмента при изготовлении вставки в дверь. На детали выполняют отметки: линии обрезки, места для штатных отверстий для ручки, креплений, музыкальных динамиков.

    Если обшивка не требует замены, то вырез новой детали по лекалу не предусмотрен.

    Инструкция по установке панели на водительской двери:

    1. Присоединяется трос открывания замка дверного фрагмента.
    2. Закрепляются жгуты электрической проводки.
    3. Присоединяются разъёмы к управляющей панели, стеклоподъемникам и зеркалам.
    4. Подключается клемма аккумулятора.
    5. Выполняется проверка работоспособности всех электромеханизмов.

    При установке панели важно удостовериться, что фиксаторы совпадают с посадочным местом. Клипсы защелкиваются простым нажатием на их середину. В конце монтируется рукоять двумя винтами снизу и сверху.

    Как снять обшивку на двери на Фольксваген Поло (видео)

    Volkswagen Polo – бюджетный автомобиль с надёжным кузовом, в котором элементы обшивки и дверные механизмы выполнены без излишеств.

    Простая конструкция замков и креплений дверей обеспечивает их простую замену и ремонт в случае поломок своими руками, а стоимость комплектующих в сравнении с другими представителями немецкого автопрома невысокая.

    Во время гарантийного обслуживания нового Поло проблем с дверьми, как правило, не возникает, за исключением мелких дефектов, вызванных резкими перепадами температур в зимнее время. Характерные проблемы могут проявиться на третьем году эксплуатации.

    Типичные неисправности передних дверей

    Самый распространённый дефект дверей у Поло – износ уплотнителей. Резиновые уплотнители со временем теряют эластичность, в результате чего в кузовной зазор начинает попадать влага, а в минусовые температуры часто происходит примерзание дверей.

    Звук закрываемой передней двери меняется, дальнейшая эксплуатация с изношенным уплотнителем приводит к поломке замка, разбалтыванию креплений и провисанию дверей. Причина быстрого износа уплотнителей – дорожные реагенты и минусовые температуры.

    Чтобы избежать подобных проблем, специалисты рекомендуют производить дополнительную обработку уплотнителей силиконовой смазкой на новом автомобиле, а в случае их полного износа – полную замену на оригинальные.

    Ещё одно слабое место передних дверей на Поло – фиксатор основного замка. Проявляется стуком, дребезжанием во время движения по неровной дороге. Стук возникает из-за нарушения работы «сухаря» в механизме запирания – во время закрытия он не становится на место, ослабляя сам фиксатор.

    Проблему решают с помощью подтяжки кольцевой возвратной пружины фиксатора и его регулировкой: «сухарь» фиксатора должен свободно перемещаться в открытом положении на всю рабочую длину. Такая неисправность чаще всего возникает с водительской дверью, поэтому если слышен приглушённый стук в салоне во время движения – причина, скорее всего, в фиксаторе.

    Нарушение работы фиксатора также может вызывать плохое запирание передних дверей, когда до полного закрытия требуется толчок или усилие. Это связано с тем, что в процессе эксплуатации фиксатор сдвигается относительно креплений на 1-2 мм, когда происходит неполное срабатывание толкателя кулачка замка. Устраняют такой дефект просто: болты креплений затяжки фиксатора ослабляют, передвигая его наружу на расстояние 2 мм, и затягивают вновь.

    Читать еще:  Как открыть семерку без ключа

    Провисание передних дверей на Фольксваген Поло наблюдается на пятый-шестой год непрерывной эксплуатации. Шарнирные соединения изнашиваются, нарушаются (слабнут) крепления на кузове. Предупредить такую болезнь практически невозможно, поэтому при покупке автомобиля с пробегом обращают внимание на геометрию дверных зазоров, состояние узлов шарнирной конструкции и крепёжных петель.

    Провисание двери можно легко определить по внутренним стыкам на уплотнителях – там остаются следы от дорожной грязи, эти места часто подвержены коррозии.

    Поломка механизма стеклоподъёмника приводит к неплотному закрыванию стекла, которое начинает вибрировать во время движения, либо к отказу электропривода подъёмного механизма.

    Возможной причиной сбоя могут быть пластиковые направляющие клипсы (одной или нескольких сразу), которые подлежат замене. Если механические части стеклоподъёмника целые, без видимых повреждений, то сломан сам электропривод или нарушена проводка в цепи.

    Снимаем обшивку водительской двери на Фольксваген Поло седан (+видео)

    Несмотря на простоту процедуры, не все знают, как правильно это сделать. Прежде всего, полезно знать расположение и тип крепления перед началом демонтажных работ и подготовить необходимый инструмент.

    Крепление обшивки передней двери

    Крепление обшивки осуществляется тремя винтами и потайными пластиковыми фиксаторами.

    Винты крепления обшивки расположены – два под накладкой ручки, один под динамиком.

    Из инструментов потребуется:

      тонкая шлицевая отвёртка или нож желательно с тупым лезвием;

    Если вместо ножа подготовить пластиковые лопаточки, будет меньше шансов повредить пластик.

    Для выкручивания винтов нужен «торкс» на 30.

    Удобно пользоваться вот такой пластиковой лопаткой. Большой крюк отлично подходит для реанимации клипс, маленький – для отщелкивания обшивки.

    В случае отсутствия ключа torx t30, не стоит пытаться вывернуть винты другим инструментом. Отвернуть винт вряд ли удастся, а вот сорвать грани головки и создать себе дополнительные проблемы достаточно легко.

    Алгоритм снятия

    Перед началом работ по правилам безопасности необходимо снять минусовую клемму с аккумулятора.

      Чтобы обеспечить доступ к двум винтам крепления, изначально следует снять декоративную накладку на дверной ручке. Для этого следует аккуратно, чтобы не повредить обшивку вставить отвёртку или лезвие ножа в зазор между ручкой и накладкой и потянуть на себя. На некоторых моделях на декоративной накладке расположен блок управления регулировки наружного зеркала, от которого необходимо отсоединить разъём с проводами.

    После отщелкивания клипс карту нужно потянуть вверх, чтобы вытянуть ещё один фиксатор из паза. Увидеть его можно, слегка отогнув обшивку.

    Отщелкиваем часть, обозначенную красной стрелкой. Противоположная часть (желтая стрелка) просто выводится из зацепления.

    Монтаж обшивки

    Перед началом монтажа следует убедиться в целостности пластиковых фиксаторов.

    При снятии обшивки без клипсодера, клипсы остаются в двери в сработанном положении. Если фиксаторы не повредились, перед установкой обшивки их необходимо «взвести» с помощью лопатки, сначала вставив её между мембраной и шайбой, а затем подтолкнув вверх.

    Поломанные или имеющие дефект клипсы необходимо заменить новыми, иначе неплотное прилегание обшивки к двери будет способствовать появлению посторонних неприятных звуков при движении автомобиля.

    Установка обшивки производится в следующей последовательности:

    1. Подсоединить трос открывания замка двери.
    2. Закрепить жгуты электрической проводки и подсоединить все разъединённые ранее разъёмы к блокам управления центральным замком, стеклоподъёмником и зеркалом.
    3. Подключить динамик.
    4. Подключив минусовую клемму аккумулятора проверить работоспособность всех электрических механизмов. Предварительная проверка позволит вовремя исправить возникшие неполадки до полной сборки двери.
    5. Установить обшивку на место и убедится, что фиксаторы совпадают с посадочным местом. Зафиксировать клипсы лёгкими ударами или нажатием руки.

    При установке обшивки стоит обратить внимание на этот выступ, входящий в паз двери около стекла. Пластик здесь очень мягкий, часто гнется и встает неровно.

    Выводы

    Все работы должны проводиться аккуратно без применения грубой силы.

    А это те самые злополучные клипсы, две справа сломаны – результат снятия без клипсодера.

    Нередко возникают небольшие проблемы при снятии электрических разъёмов, которые следует вытаскивать, покачивая из стороны в сторону при полном разблокировании фиксатора.

    Снятие и установка облицовки двери
    Кузов. Экстерьер. Фольксваген Поло 4

    Дверь со стороны водителя/ POLO

    1 — выемка ручки

    5 — облицовка двери

    Снятие

    • Автомобиль с рукояткой механизма стеклоподъемника: снять рукоятку, см. соответствующую главу далее.
    • Завести под выемку ручки отвертку и выжать выемку ручки из облицовки.
    • Вывернуть винты -2/3/4-
    • Щипцами для распрессовки -6-отпустить облицовку у зажимов двери.
    • Потянуть облицовку из уплотнения оконного проема вверх -стрелка-.
    • Разъединить с задней стороны облицовки штекерные разъемы.
    • Отцепить от ручки открывания двери тросовую тягу и снять облицовку.

    Установка

    • Установка выполняется в обратной последовательности. Проверить и при необходимости заменить распорные зажимы.

    6 — щипцы для распрессовки
    Например, HAZET 799-4.

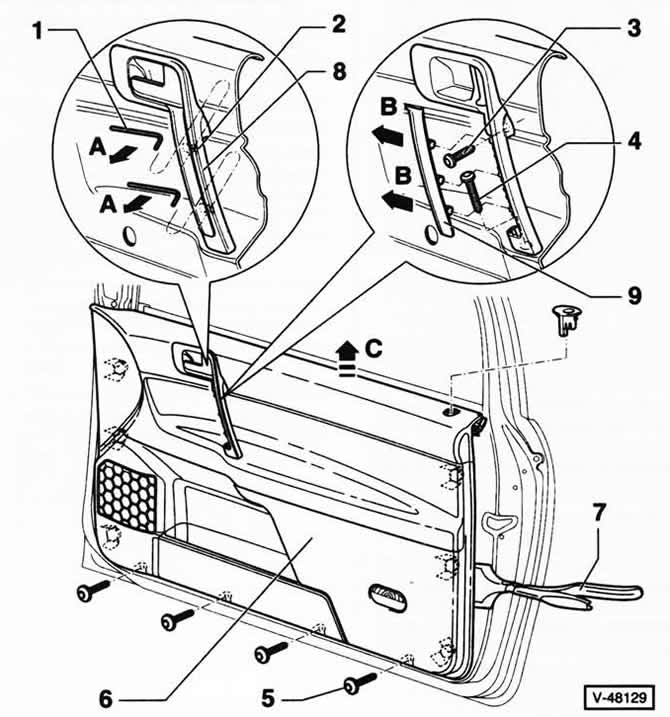

    Дверь со стороны пассажира рядом с водителем/POLO

    1 — ключ с наружным шестигранником

    2 — монтажное отверстие

    6 — облицовка двери

    Снятие

    • Автомобиль с рукояткой механизма стеклоподъемника: снять рукоятку, см. соответствующую главу далее.
    • Вставить с задней стороны ручки -8- через отверстие -2- ключ с наружным шестигранником -1 -нажать на стопорный крюк -стрелка А- и снять накладку ручки -9- -стрелка В-.
    • Вывернуть винты -3/4/5-.
    • Щипцами для распрессовки -7- отпустить облицовку у зажимов двери.
    • Потянуть облицовку из уплотнения оконного проема вверх -стрелка С-.
    • Разъединить с задней стороны облицовки штекерные разъемы.
    • Отцепить от ручки открывания двери тросовую тягу и снять облицовку.

    Установка

    • Установка выполняется в обратной последовательности. Проверить и при необходимости заменить распорные зажимы.

    7 — щипцы для распрессовки
    Например, HAZET 799-4.

    9 — накладка ручки

    Примечание: облицовка задней боковой двери снимается аналогичным способом. Нижние винты -5- там отсутствуют.
