Замена крыла ваз 2114: +(Фото), Видео

Переднее крыло любого современного автомобиля демонтируется очень просто. В отношении ВАЗ — еще проще, однако, снятие переднего крыла ВАЗ 2114 усложняется «колхозным тюнингом».

Накладки на пороги Ваз 2114, цена комплекта около 1000 руб

Накладки на пороги ваз 2114 предназначены для усложнения процесса демонтажа и более быстрого гниения порогов автомобиля, пусть это преподносилось, как рестайл девятки, выше-сказанный исход, неизбежен. Уродливо, пагубно и дешево, в общем, АвтоВаз в своем репертуаре…

Начинаем работу с фиксации колес машины, поддомкрачивания и снятия колеса. Затем, снимаем подкрыльник. Снять подкрылок Ваз 2114 не сложно. Для этого понадобится торцовый ключ на 8 или 10. Высматриваем саморезы и выкручиваем их, отсоединяя подкрылок от лонжерона и переднего бампера.

Подкрылки Ваз 2114 обойдутся в 1500 рублей

Как правило, брызговик прикручивается вместе с подкрылком сквозными саморезами к крылу и лонжерону.

Комплект подкрылков на ваз 2114 стоят окло 800-т руб

Накладка порога ваз 2114 — стоит на втором этапе. Нужно снять ее, выкрутив по четыре самореза под фигурную отвертку. Нижние саморезы всегда засорены, так что, сразу возьмите шило и расковыряйте шляпки саморезов.

Открываем переднюю дверь (с нужной стороны) и выкручиваем внутренние саморезы молдинга порога. Кстати, накладки порогов ваз 2114 и лада 2115 состоят из 4-х штук, по две под передние и задние двери и откручивается каждый молдинг по отдельности.

Крашенный молдинг, бампер любой пластмасс, даже заводской, на Самарских авто со времем облетает

Выкрутили саморезы и пусть пластмаска висит на месте… Так называемый, щиток переднего крыла Ваз 2114 следующее препятствие. Рассмотрим его…

Накладка переднего крыла Лады 2114-2114 представляет из себя пластмассовый лепесток, с выступом внизу, который вставляется в паз накладки парога. А по середине щитка стоит пластмассовый фиксатор, которым она крепится в отверстие на крыле…

Накладка порога ваз 2114 часто клеится на 2-х стронний скотч

Сжимаем усики фиксатора из-под крыла и снимаем накладку. Теперь, снимаем фиксатор накладки порога…

Как снять поворотник, думаю, знаете… Сожмите фиксатор поворотника, снимите его, вытащите цоколь с лампочкой и затолкните его внутрь под крыло.

Замена поворотника Ваз 2114 требует снятия подкрылка, по крайней мере, задней части с брызговиком

А теперь, глупость, которая отличает старые четырки от новых (даже звучит смешно). Открываем капот и находим, вместо нормальных болтов на 8, саморезы под звездочку…

Выкручиваем их и переходим к внутренним двум саморезам под крылом.

Далее, откручиваем саморез от порога.

Остается последний саморез, достать который можно лишь открутив боковую часть бампера. Для этого, нам понадобится ключ на 10, им выкручиваем две гайки под бочиной переднего бампера.

Оттягиваем заднюю часть крыла на себя (наружу от двери) и назад, если не хотим снимать повторитель поворотника с фары и готово!

При установке крыла следите за зазорами относительно капота и двери как по вертикали, так и по горизонтали…

Замена переднего крыла на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Переднее крыло подвергается удару так же часто, как и передний бампер. Помятое крыло люди в основном сразу же меняют на новое. Сегодня мы расскажем про замену крыла на автомобилях семейства Самара-2.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, набор гаечных ключей, набор накидных ключей, небольшие пассатижи, анти-коррозийка (со временем стандартный антикоррозийный состав, покрывающий машину с завода, становиться хуже либо вовсе пропадает).

Замена переднего крыла на ВАЗ 2113-ВАЗ 2115

Примечание!
Сперва необходимо отвернуть винты и болты, крепящие лишние детали к автомобилю. Лишние в сегодняшнем контексте, сюда относятся подкрылки, передний бампер (а именно боковые болты крепления к автомобильному крылу и облицовочные накладки), порог.

Важно! Прежде чем приступать к работе, обязательно отсоедините от аккумуляторной батареи клему минус, чтобы работая с электроникой ничего повредить и ненароком не удариться током.

Снятие

1) В начале операции аккуратно, не повредив краску, подденьте с помощью отвёртки передний пистон, крепящий молдинг и извлеките его. Далее отодвиньте чуть в сторону молдинг и извлеките задний крепящий пистон. Теперь полностью снимите передний молдинг с крыла автомобиля.

2) Затем с помощью пассатижей (показано на маленьком рисунке ниже) извлеките полностью пистон, крепящий верхнюю часть порога (место крепления порога указано зелёной стрелкой). Затем возьмите в руки отвёртку и с её помощью отверните пять верхних винтов, крепящих порог (данные винты указаны красными стрелками). Отверните три нижних винта (указаны синими стрелками), крепящих переднюю часть автомобильного порога. Открутив все винты крепления передней части, снимите её с автомобиля.

3) Теперь необходимо снять подкрылку. Лучше всего делать это на смотровой яме либо на подъёмнике. В отсутствии данных условий, поднимайте автомобиль с помощью домкрата. Далее снимите колесо, т.к. винты и гайки не легко доступны. С инструкцией по снятию колес ознакомьтесь в статье: «Правильная замена колеса на ВАЗ». Если вы человек худощавого телосложения и хорошо знаете месторасположение болтов, то вероятно справитесь и без поднятия автомобиля даже на домкрат, не снимая колеса.

4) Следом, когда автомобиль будут подвешен либр стоять на земле (зависит от вашего выбора), возьмите в руки гаечный ключ либо накидной и с их помощью выверните два болта (обозначены красными стрелками), крепящих подкрылку к автомобильному брызговику. Затем отверните одну единственную гайку (указана синим), крепящую заднюю часть подкрылки к кузову автомобиля.

Примечание!
Под гайкой находится прижимная пластина, а под болтами находятся две шайбы. Аккуратно снимите детали и не потеряйте, без них подкрылку обратно не прикрепить!

5) Теперь отвёрткой отверните три винта (на фото центральный винт уже вывернут), находящиеся снизу и крепящие подкрылку к бамперу автомобиля. Возьмите в руки гаечный ключ и отверните болт, обозначенный стрелкой синего цвета, крепящий к нижней части автомобильного брызговика подкрылку.

6) И в завершение снятия подкрылок, отверните гаечным ключом 2 болта, крепящие в самой верхней части подкрылку. Теперь снимайте ее с автомобиля.

Примечание!
Чтобы резьба на болтах и винтах не гнила, рекомендуем вам её смазывать каким-нибудь автопластилином – наноситься на очищенные открытые участки резьбовой поверхности.

7) Далее необходимо снять повторитель поворота. Залезьте рукой во внутреннюю часть крыла и найдите патрон, идущий совместно с лампой. Данный патрон извлеките, просто потянув за него (смотрите маленькую фотографию). Разыщите два лепестка, указанные стрелками на большом фото, и, нажав на них, снимите полностью повторитель поворота с крыла автомобиля.

8) Затем залезьте под переднюю часть автомобиля и разыщите в боковой части гайки, крепящие крыло к боковой части переднего бампера. Отведите бампер вниз (показано на маленьком рисунке ниже), чтобы он не мешал снятию крыла.

9) Теперь с помощью отвертки отверните винт, благодаря которому крепиться облицовка фары.

10) Затем откройте капот и со стороны подкапотного пространства разыщите колодку проводов, подсоединяющуюся к указателю поворота блока фары. Отсоедините её от указателя, нажав на фиксатор крепления.

11) Следом отсоедините пружину, изображенную на фотографии ниже. Данная пружина крепит указатель поворота, поэтому отсоедините её от указателя, с наружной стороны возьмитесь за него рукой и полностью снимите с автомобиля.

12) И в завершение операции вам понадобится отвернуть болты, крепящие крыло к автомобилю. Их месторасположение продемонстрировано на изображении ниже:

Примечание!
Отворачивайте болты в зависимости от нумерации той или иной маленькой картинки. Например, начните с болта с цифрой 1, данный болт находиться в боковой части крыла и увидеть его возможно лишь отведя вниз боковую часть автомобильного бампера.

На второй фотографии болт находиться в нижней части, в месте, где крыло заканчивается и начинает идти порог автомобиля.

На фотографии 3, понадобится вывернуть 2 болта, находящиеся во внутренней части крыла и крепящие его к стойке кузова. А разглядеть их возможно, отмыв грязь с подкрылка.

На изображении с цифрой 4, стрелками указаны четыре болта, фиксирующие крыло к кузову в верхней части машины.

Установка

Устанавливается новое крыло на автомобиль в обратном снятию порядке. Обработайте антикоррозийкой места соприкосновения крыла с кузовом во избежание гнили и порчи элементов.

Дополнительный видеоролик

Не всякая неровность крыла требуют немедленной замены. Иногда на помощь приходит реставрация. Ниже прикреплен видеоролик о ремонте крыла, рекомендуем ознакомиться:

Замена крыла ВАЗ 2114

Автомобиль ВАЗ 2114 семейства Самара 2 является рестайлинговой версией ВАЗ 2109. Модель отличается от предшественника оригинальным оформлением передней части кузова, фарами, капотом, дизайном бамперов и молдингов. В процессе эксплуатации автомобиля случается повреждение кузова, этому способствуют коррозия, мелкие ДТП, внешняя среда. Крылья также подвержены этим негативным влияниям, из-за чего, иногда, требуют замены. В данном фотоотчете показано как происходит замены переднего крыла ВАЗ 2114.

Особенности замены заднего крыла ВАЗ 2114

Следует взять во внимание, что процесс замены заднего крыла ВАЗ 2114 на порядок труднее и сложнее, и требует необходимого специализированного инструмента (например, сварочного аппарата) и высокой квалификации исполнения слесарных работ.

Ниже приведено руководство по замене заднего крыла своими руками.

1. Убираем ненужные и легковоспламеняемые вещи с багажника.
2. Откручиваем бампер.
3. Отсоединяем фары.
4. Снимаем уплотнитель.
5. Вынимаем топливный бак, если предстоит замена правого крыла.
6. Демонтируем стекло заднего крыла, снимается наподобие лобового стекла.
7. Точными движениями, тонким зубилом или шлифмашинкой, отрезаем по крылу, придерживаясь отступов соединения:

Когда крыло ВАЗ 2114 требует замены

1. Как уже отмечалось, воздействия на крыло окружающей среды и влаги, особенно в зимнюю пору, когда дороги посыпают солью и всевозможными реагентами, становится крайне разрушающим.

Чтобы не тратить деньги на ремонт в автомастерской, опытный автовладелец, при наличии инструмента, может поменять крылья ВАЗ 2114 своими руками. Замену переднего крыла ВАЗ 2114 лучше производить в гаражных условиях, придерживаясь инструкции.

Для выполнения данной процедуры понадобится такой инструмент, как:

• ключ с головкой на 8 и 10 мм;
• удлинитель и трещотка;
• отвертка плоская и крестообразная;
• новое левое крыло ВАЗ 2114.

К слову, цена на оригинальное переднее левое крыло ВАЗ с артикулом 21140840301100 или переднее правое крыло с артикулом 21140840301000 составит около 1800 рублей. Стоимость заднего правого крыла с артикулом 21090840401400 или заднего левого крыла с артикулом 21090840401100 составит около 2100 рублей.

Цены указаны на весну 2017 года по Москве и области.

Отворачиваем два винта крепления переднего подкрылка к нижней части брызговика.

Подробная инструкция по самостоятельной замене переднего крыла ВАЗ 2114

ВАЗ 2114 ― Лада Самара, рестайлинговая версия модели 2109 выпускался Волжским автозаводом с 2003-2013 год. Автомобиль отличался хорошей сборкой, неприхотливостью к качеству топлива. Замена переднего крыла ВАЗ 2114 сегодня относится к категории частого ремонта, учитывая, что последняя модель Самары сошла с конвейера 6 лет назад.

В каких случаях придется удалять крыло

Передние крылья любого автомобиля, в том числе 2114 одни из наиболее уязвимых элементов кузова. Именно они, наряду с передним бампером, в первую очередь подвергаются механическим повреждениям в результате попадания автомобиля в различные ДТП. Кроме того, из-за обильной обработки дорожного полотна в зимнее время солью, химическими реагентами, детали начинают интенсивно ржаветь.

В некоторых случаях необязательно менять элемент на новый, достаточно будет его отреставрировать.

Обычно замена происходит при:

1. Сильном механическом повреждении в результате ДТП.
2. Механическом износе в результате длительной эксплуатации. Имеется в виду многочисленные небольшие механические неровности, уже не поддающиеся полному устранению с помощью рихтовки.
3. Многочисленных обширных очагах коррозии. В особо запущенных случаях она «проедает» металл насквозь.

Инструменты и материалы

Перед тем как снять крыло ВАЗ 2114, необходимо провести подготовительные работы:

1. Помыть автомобиль, особенно тщательно с той стороны, где будет происходить ремонт.
2. Загнать машину в теплый бокс со смотровой ямой.
3. Поддомкратить авто, снять колесо с той стороны, где будет замена.
4. Отсоединить минусовую клемму от аккумулятора.

Для самостоятельных работ потребуются следующие материалы и инструменты:

• торцевой ключ с головкой на 8, 10;
• отвертка плоская, крестообразная;
• трещетка, удлинитель;
• ветошь;
• плоскогубцы или пассатижи;
• нож;
• антикоррозийная смазка WD-40;
• новая деталь.

После завершения всех подготовительных работ можно приступать к замене старого крыла ВАЗ 2114 и установке нового.

Порядок демонтажа навесных элементов

Конструктивно крылья машины на Самаре закрыты. Прежде чем заменить узел, необходимо демонтировать кузовные детали, которые входят в непосредственное сопряжение к элементу. К ним относятся:

• облицовка или молдинг;
• подкрылок левый, правый;
• передний бампер;
• порожек.

Стоимость работ в автосервисе начинается от 5 000 руб., цена связана с трудностями при демонтаже всех навесных элементов кузова. Кроме этого, в 40% случаев менять приходится и пороги, поскольку после тщательной диагностики детали оказываются изношенными на более чем на 50%.

Порядок самостоятельного демонтажа облицовочных накладок по шагам:

1. Извлечь передний пистон, с помощью которого крепится молдинг. Для этого аккуратно, чтобы не повредить лакокрасочное покрытие, снять его отверткой.
2. Убрать молдинг немного вбок, извлечь еще одну клипсу , которая находится сзади.
3. Снять передний молдинг.

Порядок демонтажа порога:

1. Убрать пассатижами клипсу, которая крепит верхнюю часть порожка.
2. Отверткой снять 5 верхних винтов, которые удерживают порог автомобиля.
3. Убрать 3 нижних винта, которые крепят наружную часть порога.
4. Удалить внешнюю панель порога.

Правильная разборка брызговика и подкрылка на Лада Самара по шагам:

1. Торцевым ключом отвернуть два винта, которые крепят брызговик к подкрылку.
2. Отвернуть гайку, которая крепит заднюю часть подкрылка к кузову авто.
3. Снять прижимную пластину и две шайбы.
4. Отверткой снять три винта находящиеся снизу, они удерживают подкрылок на бампере.
5. Отвернуть с помощью торцевого ключа болт, он крепит подкрылок к нижней части брызговика.
6. Торцевой головкой снять два болта, которыми крепится подкрылок в самой верхней части.
7. Снять подкрылок.

Как снять крыло на ВАЗ 2114

1. Снять повторитель направления движения. Сначала извлекается патрон вместе с лампой. Затем, найдя два специальных лепестка, одновременно следует нажать на них, полностью извлечь патрон.
2. Отвернуть гайки, они крепят деталь к боковой части на бампере.
3. Отвести бампер вниз, чтобы он не мешал снятию крыла.
4. Убрать винт, им крепится облицовка фары.
5. Открыть капот, найти колодку проводов и отсоединить ее.
6. Снять пружину, которая крепит указатель поворота.
7. С наружной стороны вынуть его из своей ниши. Отвернуть все оставшиеся болты, которые крепят крыло к кузову автомобиля.

Перед тем как устанавливать новое крыло, необходимо обработать все сопрягаемые поверхности и резьбовые крепления смазкой WD-40 или другим антикоррозийным средством.

На что обратить внимание при установке нового

Перед установкой нового крыла на свое место необходимо сразу установить поворотник и аккуратно вывести проводку, чтобы потом подключить.

Желательно монтаж выполнять с напарником, так как деталь объемная и не исключено ее случайное падение.

Очень важно правильно начать монтаж. Для начала необходимо установить элемент вместо старого и затем закрутить болты по периметру, не затягивая их до конца. Затем начать крестообразно затягивать болты – сначала не до конца затянуть верхний угол кузова, потом нижний со стороны бампера. Далее наоборот – верхний со стороны бампера и нижний со стороны кузова. После этого затягиваются болты посередине. При этом необходимо внимательно следить за тем, чтобы крыло было на уровне кузова, а не выпирало над ним и не проваливалось. Такой порядок позволит быстро и качественно установить новую деталь на кузов.

При покупке новых крыльев обращайте внимание на производителя. Лучшими металлическими передними крыльями для автомобиля ВАЗ-2114 считаются оригинальные изделия завода АвтоВАЗ. Их цена в России варьируется от 2200 до 3300 руб. за штуку.

Как снять передние крылья на ваз 2114

Снятие

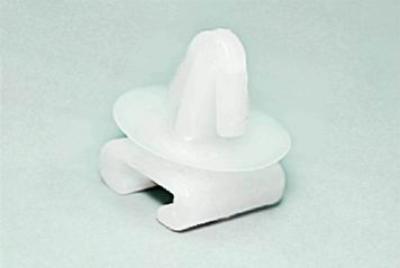

Предупреждение! При снятии накладки пластмассовые держатели, скорее всего, сломаются, поэтому прежде, чем приступать к выполнению операции, запаситесь достаточным количеством новых держателей.

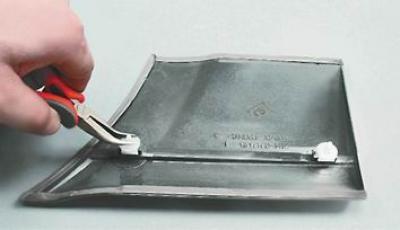

3. С внутренней стороны крыла плоскогубцами с узкими губками сжимаем выступы пластмассовых держателей накладок (показано на снятой накладке).

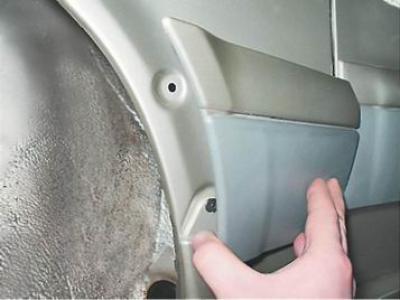

4. Снимаем декоративную накладку переднего крыла.

Установка

Устанавливаем накладку в обратной последовательности, заменив сломанные держатели новыми.

Ремонт и техническое обслуживание автомобилей своими руками

Переднее крыло любого современного автомобиля демонтируется очень просто. В отношении ВАЗ — еще проще, однако, снятие переднего крыла ВАЗ 2114 усложняется «колхозным тюнингом».

Накладки на пороги ваз 2114 предназначены для усложнения процесса демонтажа и более быстрого гниения порогов автомобиля, пусть это преподносилось, как рестайл девятки, выше-сказанный исход, неизбежен. Уродливо, пагубно и дешево, в общем, АвтоВаз в своем репертуаре…

Начинаем работу с фиксации колес машины, поддомкрачивания и снятия колеса. Затем, снимаем подкрыльник. Снять подкрылок Ваз 2114 не сложно. Для этого понадобится торцовый ключ на 8 или 10. Высматриваем саморезы и выкручиваем их, отсоединяя подкрылок от лонжерона и переднего бампера.

Как правило, брызговик прикручивается вместе с подкрылком сквозными саморезами к крылу и лонжерону.

Накладка порога ваз 2114 — стоит на втором этапе. Нужно снять ее, выкрутив по четыре самореза под фигурную отвертку. Нижние саморезы всегда засорены, так что, сразу возьмите шило и расковыряйте шляпки саморезов.

Открываем переднюю дверь (с нужной стороны) и выкручиваем внутренние саморезы молдинга порога. Кстати, накладки порогов ваз 2114 и лада 2115 состоят из 4-х штук, по две под передние и задние двери и откручивается каждый молдинг по отдельности.

Выкрутили саморезы и пусть пластмаска висит на месте… Так называемый, щиток переднего крыла Ваз 2114 следующее препятствие. Рассмотрим его…

Накладка переднего крыла Лады 2114-2114 представляет из себя пластмассовый лепесток, с выступом внизу, который вставляется в паз накладки парога. А по середине щитка стоит пластмассовый фиксатор, которым она крепится в отверстие на крыле…

Сжимаем усики фиксатора из-под крыла и снимаем накладку. Теперь, снимаем фиксатор накладки порога…

Как снять поворотник, думаю, знаете… Сожмите фиксатор поворотника, снимите его, вытащите цоколь с лампочкой и затолкните его внутрь под крыло.

А теперь, глупость, которая отличает старые четырки от новых (даже звучит смешно). Открываем капот и находим, вместо нормальных болтов на 8, саморезы под звездочку…

Далее, откручиваем саморез от порога.

Остается последний саморез, достать который можно лишь открутив боковую часть бампера. Для этого, нам понадобится ключ на 10, им выкручиваем две гайки под бочиной переднего бампера.

Оттягиваем заднюю часть крыла на себя (наружу от двери) и назад, если не хотим снимать повторитель поворотника с фары и готово!

При установке крыла следите за зазорами относительно капота и двери как по вертикали, так и по горизонтали…

Как заменить переднее крыло на автомобиле ВАЗ 2114 (2113, 2108, 2109, 21099) в гаражных условиях своими руками. Всем доброго времени суток!

В этой статье хочу поделиться опытом замены переднего крыла на автомобиле ваз 2114.
У меня машина 2004 года, купил ее полтора года назад.

При покупке толщиномером не замеряли, да и смысла нет замерять такого года машину.

При осмотре всё было вроде как нормально, но как оказалось потом крыло было запенено монтажной пенок, сверху шпаклёвкой и покрашено – это я понял спустя месяц при мойке авто мойкой высокого давления!

Крыло было куплено и лежало в гараже ждало замены, но руки как-то не доходили, но буквально на днях наехав на замерзший снег, у меня вырвало подкрылок т.к. сверху он держался чуть-чуть на монтажной пене, а на бампере на саморезах.

Этот случай подтолкнул меня на немедленную замену крыла и пластикового подкрылка!

Старое крыло выглядело так после того как вырвало подкрылок.

Процесс замены крыла

Итак, приступаем к замене крыла!

Не знаю, как это делать правильно. Поэтому пишу, как это сделал я.

Снятие крыла

Первым делом открутил 4 болта под капотом, но у вас, скорее всего еще нужно будет снять подкрылок пластиковый.

Далее снимаем пластиковую накладку на пороге, к сожалению это не сфотографировал, но там всё просто – несколько саморезов сверху и несколько снизу.

Далее нам нужно открутить одну сторону бампера – под ней болт, который крепит крыло.

После того как всё открутили, нам нужно открутить все болты крепящие крыло – это болт под порогом, под бампером, два болта под крылом ближе к двери и болты сверху под капотом. И да, не забываем снять повторитель поворотов с крыла, там всё просто – он на защёлках.

Всё, крыло откручено – можно снимать!

Могут возникнуть трудности, если крыло родное – оно сидит на герметике заводском, его можно подрезать аккуратно ножом.

Установка крыла

Крыло снято, далее я промазал черным герметиком стыки где был заводской герметик.

Сборка производится в обратном порядке, выставляете зазоры, чтобы дверь не цепляла крыло, зазор между крылом и капотом.

Ставим новое крыло, подключаем повторитель, прикручиваем подкрылок, если имеется.

Крыло на месте, у меня потрачено около 4 часов т.к. делал в первый раз и без помощи.

Всем удачи в ремонте!
