Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Тахометр на Ваз 2109

При производстве на заводе изготовителе девятка не оборудована штатным тахометром. Однако, эту ситуацию легко исправить. При необходимости контролировать обороты двигателя можно установить внештатный тахометр. В продаже имеется большое разнообразие тахометров, многие из них имеют и второстепенные функции: вольтметр, часы, будильник и т.д.
Тахометры бывают двух видов: для бензиновых и дизельных двигателей. Принцип работы тахометра бензинового двигателя основан на подсчете импульсов тока на катушке зажигания. У дизельного двигателя катушки зажигания нет, поэтому тахометр дизельного автомобиля снимает импульсы тока с генератора. Тахометры бензиновых двигателей также разделяются в зависимости от числа цилиндров в двигателе автомобиля. Поэтому когда вы будете покупать свой тахометр, продавец Вас обязательно спросит: бензин или дизель и марку автомобиля. Обычный тахометр на Жигули с функцией вольтметра будет стоит порядка 15 $.

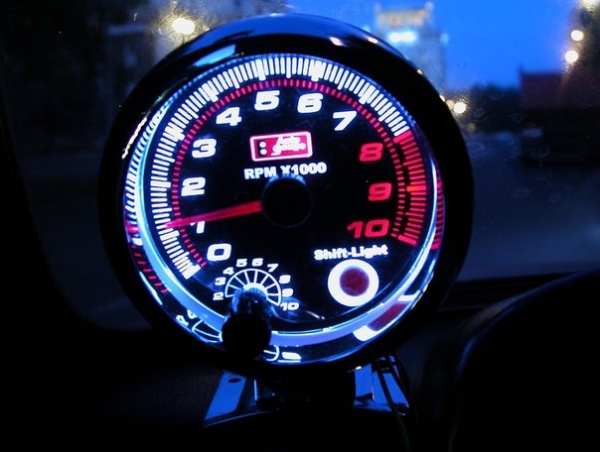

Тахометр

Итак тахометр приобрели, теперь необходимо определиться с местом его установки: кто-то ставит на панель приборов, кто-то возле замка зажигания. В общем в таком месте,чтобы не портить внешний вид салона и видеть показания тахометра. Крепится тахометр двусторонним скотчем, на его оборотной стороне. Конечно, не все из нас электрики, но тахометр-прибор электрический и подключить его как-то надо. Хорошая новость — у тахометра всего три провода, поэтому что-то сделать не так будет тяжело.

Подключение тахометра

Первое,что необходимо сделать, это вывести провод тахометра из салона в моторный отсек машины. Сделать это легче всего через отверстие для тросика спидометра.

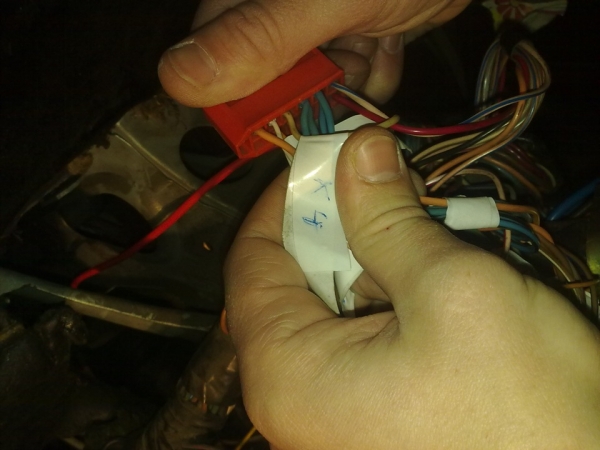

Выводим провод из салона

Берем кусок тонкой жесткой проволоки длиной около метра и к одному из его концов изолентой приматываем провод тахометра. Сделать это нужно аккуратно: чтобы было не слишком толсто и крепко держало. Затем другой конец проволоки вставляем в отверстие для тросика спидометра и выталкиваем под капот. Затем со стороны капоты вытягиваем наш провод с помощью проволоки. Теперь необходимо подключить провода:
+ 12 В — Б катушки зажигания,
Сигнал — К катушки зажигания.
Минус — масса автомобиля в любом удобном для вас месте, лучше если будет прижата гайкой.
Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности применяют следующий прием: припаивают к проводам кабеля тахометра нормальные провода, сечением 1 мм2 (можно посадить и на скрутку, но это менее надежный вариант). Очень хорошо, если вы подберете провода под цвет родных проводов тахометра. На провод сечением 1 мм2 с другой стороны одевают наконечники.
Ключиком на 10 откручиваем гайки на катушке зажигания и подключаем провода по указанной выше схеме.

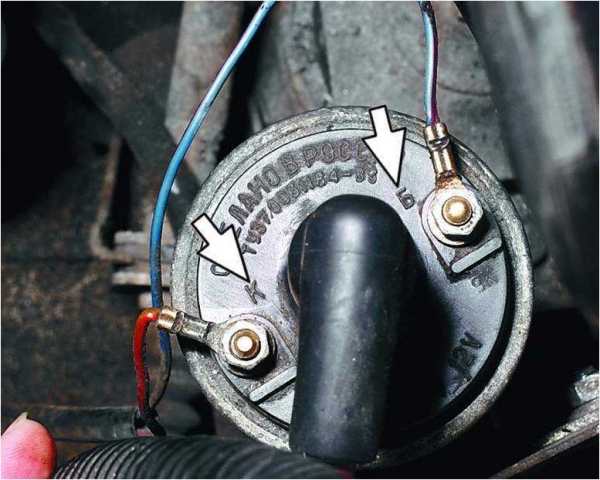

Подключение к катушке зажигания

Зажимаем гайки, сильно, но без фанатизма , так как сорванная резьба на катушке зажигания не нужна никому.
Теперь подключаем массу. Готово, тахометр подключен.

Подключаем массу

Проверяем его работу. Включаем зажигание: прибор будет показывать ноль оборотов.

Обороты двигателя

Заводим автомобиль: на холостом ходу должно быть порядка 750-850 оборотов в минуту.
Если тахометр оборудован вольтметром, переключаем в режим вольтметра и смотрим
напряжение бортовой сети.

Напряжение бортовой сети

Вот и все, тахометр установлен на Вашу ласточку.

Подключаем тахометр на ВАЗ 2109 (карбюратор)

Тахометр — это устройство, которое служит для отображения данных о количестве совершаемых коленчатым валом оборотов. Если обычные начальные тахометры сообщали только это, то современные модели оснащаются дополнительными полезными для водителя функциями — расход топлива, рекомендация оптимального режима движения и пр.

Что можно получить

Оптимальное решение для владельцев девяток с высокой и низкой панелью — это покупка нового, современного вычислительного оборудование и его установка как внештатного устройства на ВАЗ 2109. Это обеспечит дополнительной информативностью, плюс даже несколько украсит салон вашего автомобиля.

Но прежде чем идти в магазин за оборудованием, вам следует узнать о видах тахометров.

Виды

Особенности работы

Для дизельных двигателей

Дизельные моторы не оснащаются катушками зажигания, потому тахометр работает на основе считывания импульсов тока генератора

Для бензиновых двигателей

Бензиновые силовые агрегаты имеют катушки зажигания, импульсы тока которой считывает тахометр. Так на панель выдается соответствующая информация. При этом бензиновые тахометры отличаются друг от друга, в зависимости от количества цилиндров в моторе

При покупке тахометра для своего автомобиля обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Либо просто скажите, что вам нужно устройство для девятки.

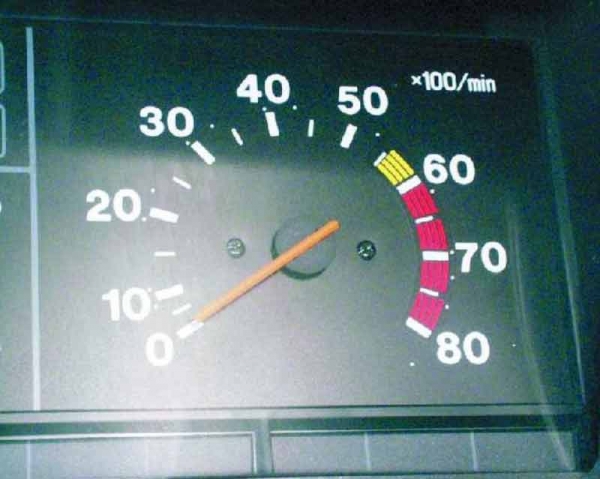

Штатный прибор – ничего особенного

Цена вопроса

Стоимость устройства — это вечно обсуждаемый вопрос. Одни считают, что приобретать дорогое оборудование не имеет смысла, поскольку для ВАЗ все запчасти сами по себе доступные, дешевые.

Но покупка дешевого тахометра влечет за собой получение недостоверной информации. Доступные устройства могут иметь погрешность 20-30%. Смысл устанавливать подобное оборудование, если данные все равно не будут совпадать с действительностью и реальной пользы от агрегата вы не получите?

В среднем хороший тахометр для ВАЗ 2109 обойдется в 1000-2000 рублей. Не такие большие деньги, чтобы экономить. Самостоятельно установив его, весь тюнинг обойдется в стоимость самого считывающего обороты устройства. А о том, как его установить, мы вам подробно расскажем.

Установка

Все, тахометр у вас в руках, потому можно смело отправлять в собственный гараж и приступать к подключению устройства.

Опасаться самостоятельного монтажа не стоит. Хоть тахометр — это электрическое устройство, состоит оно из трех проводов. Потому даже малоопытные водители без проблем смогут справиться с поставленной задачей.

Разобраться с проводкой не проблема

Заранее определитесь с местом, где будет располагаться ваше считывающее обороты коленвала устройство. Здесь выбор сугубо за вами. Некоторые устанавливают непосредственно на панель приборов, другие монтируют около замка зажигания. Постарайтесь выбрать участок, где устройство не будет мешать и не станет портить внешний вид салона.

С местом определились, потому можно смело начинать работу.

1. Выведите провод тахометра из салона в подкапотное пространство. Практика показывает, что выводить удобнее всего через отверстие, предназначенное для троса спидометра.
2. Чтобы упростить себе задачу, возьмите жесткую, но достаточно тонкую проволоку. Понадобится примерно метр длины. К одному концу с помощью изоленты примотайте кабель тахометра. Только делайте это аккуратно, чтобы он смог пройти через отверстие тросика спидометра.
3. Вставьте второй конец проволоки в отверстие вывода и начинайте выталкивать. Так вы без лишних хлопот вытяните проводку к моторному отсеку.
4. Распределите провода. +12 — Б катушки зажигания, Сигнал — К катушки зажигания, а Минус — это масса вашего авто в любом доступном или удобном месте. Для надежности сделайте так, чтобы массу можно было прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаяйте к проводам устройства полноценные, качественные, прочные провода с сечением 1 кв мм. Старайтесь подбирать провода, которые будут соответствовать стандартным цветам проводки тахометра. Затем на другой стороне провода 1 кв мм наденьте наконечники.

Схема подключения

1. Открутите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подключите проводку согласно схеме, приведенной выше.
2. Зажмите гайку, только перетягивать ее, демонстрируя собственную силу, не стоит. Иначе вы рискуете сорвать резьбу, а устранять такой дефект проблематично.
3. Подключите массу. Для этого выберите участок, где провод не будет мешать, не станет зацепляться с другими агрегатами, перегреваться и т.п.
4. Проверьте устройство в работе. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это говорит о том, что оборы сейчас нулевые, коленвал не крутится.

1. Заведите автомобиль. При холостом ходу нормальные для ВАЗ 2109 обороты составляют 750-850 оборотов в минуту. Соответствующая информация должна появиться на устройстве в салоне.
2. Если у тахометра имеется дополнительная функция вольтметра (очень полезный функционал для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками). Выбрав режим вольтметра, на экране должны появиться данные о текущем напряжении сети — около 11-12 В при нормальной зарядке аккумулятора.

Все, на этом установку тахометра можно считать завершенной. Ничего сложного в данном процессе нет, потому выполнить работу способен даже новичок.

Пошаговое подключение тахометра на ВАЗ-2109

Кроме показаний спидометра, любой водитель считывает с приборной панели еще ряд важных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости, и так далее. Отдельно здесь стоит выделить тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Как правило, по нему ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Таким прибором оснащены все современные автомобили. Однако если говорить о ВАЗ-2109, то тахометр здесь есть далеко не на всех модификациях. Впрочем, не стоит забывать, что автомобили семейства «Лада-Самара» проектировались еще в прошлом столетии. На ВАЗ-2109 более ранних годов выпуска устанавливалась низкая панель. Одной из ее особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска стоит уже высокая панель. Она оснащена, в том числе, и тахометром, однако у многих автолюбителей работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Подключение тахометра на автомобиле ВАЗ-2109

Итак, давайте разберемся, как можно установить данное устройство на «девятке». Сразу следует отметить, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Если говорить о тахометрах, то здесь значение имеют совсем другие моменты. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя:

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Кроме того, имеет также значение и количество цилиндров в двигателе. Поэтому подбирая тахометр, нужно обращать внимание и на данный момент. Впрочем, можно просто сказать продавцу, что нужен прибор для «девятки», а тот уже сам подберет нужный вариант.

Наиболее радикальный вариант установки тахометра на ВАЗ-2109 – поставить европанель. Однако не стоит забывать, что это достаточно хлопотное дело. Хотя, с другой стороны, интерьер автомобиля преобразиться в лучшую сторону, особенно в вечернее время. Если же вы не хотите заморачиваться с заменой панели, то можно установить тахометр отдельно.

В таком случае предварительно необходимо будет определиться с типом прибора. Если позволяют финансы, то вы можете приобрести современные приборы, которые будут показывать не только обороты коленвала, но, и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена на такие приборы достаточно высокая, но ведь они весьма информативны, да и внешне очень привлекательны, особенно в ночное время, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть передачи вы и дальше будете переключать фактически на слух.

После того как выбрана модель, следует определиться с местом установки тахометра. Расположить его следует таким образом, чтобы без труда считывать показания. Кроме того, тахометр не должен загораживать обзорность или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер авто и не смотрелось здесь инородным телом.

Однако установить сам тахометр внутри автомобиля – это только полдела. Прибор ведь нужно еще и правильно подключить. Ничего особо сложного здесь нет, и с данной задачей вполне можно справиться самостоятельно. По большому счету здесь нужно правильно подсоединить всего лишь 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам необходимо вывести провода от прибора в подкапотное пространство. Это лучше всего сделать через уже имеющееся в кузове «девятки» отверстие для тросика спидометра. Здесь нам понадобится жесткая проволока. Основное требование – чтобы она не была слишком толстой. Теперь берем изоленту и прикрепляем ею провода к проволоке. Слишком много наматывать не нужно. Просто убедитесь, чтобы соединение было надежным. Далее вставляем в отверстие для тросика спидометра второй конец проволоки и аккуратно проталкиваем в подкапотное пространство. Теперь осталось только лишь вытянуть провода. Данная работа не отнимет у вас много времени, поэтому делать все рекомендуется не торопясь.

Теперь приступаем к основному этапу, то есть подключению проводов. Как уже говорилось выше, их в данном случае 3. Первые два (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, где провод можно закрепить гайкой. Вот и все – осталось лишь проверить устройство в работе.

Как видим, ничего сложного здесь действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с данной задачей справится даже начинающий автолюбитель. Ну а в завершение хочется дать один совет. У многих тахометров, которые сегодня можно встретить в торговых точках, довольно тонкие провода. Это, в свою очередь, существенно повышает риск их повреждения. Для того чтобы обезопасить себя от столь нежелательного момента, провода рекомендуется заменить на более надежные – с сечением не менее чем 1 квадратный миллиметр.

В помощь автолюбителю: схема подключения тахометра на ВАЗ 2109 карбюратор

Что такое тахометр? Какова схема подключения тахометра на ВАЗ 2109 карбюратор? Тахометром называется техническое устройство, отображающее количество оборотов коленчатого вала двигателя. Прибор показывает не только обороты двигателя. Современные разработки информируют водителя о расходе топлива, рекомендуют более оптимальный режим движения. Есть приборы и с другими функциями. Это обычно электронные модели.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различного типа. Модели ВАЗ 2109 с низкой панелью лишены этого умного прибора. На машинах с высокой панелью этот прибор есть, но его качество вместе с эффективностью работы далеко не те, которые ждут автолюбители. Поэтому оптимальным решением для владельцев подобных автомашин будет приобретение и установка нового прибора. Совершенно неважно, низкая панель у машины или высокая. Его можно установить в таком месте, где он будет не только выдавать дополнительную информацию, но и украшать салон автомобиля. Перед приобретением устройства нужно хорошо ознакомиться с его видами.

У автомобилей с дизельными двигателями устанавливаются тахометры, которые считывают импульсы тока с генератора.

На бензиновых агрегатах установлены катушки зажигания. Импульсы, возникающие на них, считывает тахометр. Приборы имеют несколько разное строение. Это зависит от количества в двигателе рабочих цилиндров. При покупке прибора обязательно нужно сказать о количестве цилиндров. Достаточно просто сообщить продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость изделия. Некоторым владельцам автомобилей кажется, что нет смысла приобретать дорогие детали, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может обернуться тем, что прибор будет давать информацию с искажениями, которые могут достигать 20 и даже 30%. Реальной пользы от такого прибора вы не получите.

Хороший прибор для автомобиля можно приобрести по цене примерно 1000-2000 рублей. На таких ценах что-то сэкономить довольно трудно. А установить устройство сможет своими руками даже новичок. Таким образом весь тюнинг авто сведется к стоимости прибора.

Установка тахометра

Вы купили и принесли домой новый тахометр. Теперь можно отправляться в свой гараж, чтобы поставить прибор на автомобиль, имеющий карбюратор. Установить и подключить его не так уж сложно. Это прибор электрический, но не стоит его бояться. Как подключить его? Схема подключения тахометра предельно проста. Даже не совсем опытный человек легко может подключить 3 провода, идущих от прибора. Итак, приступаем. Следует:

• выбрать место для расположения прибора в салоне автомобиля;
• вывести провода из салона в пространство под капотом;
• распределить провода на катушке зажигания и на массе авто;
• проверить работу устройства.

Выбор места зависит только от вас. Можно установить тахометр на панели приборов или рядом с замком зажигания. Лишь бы устройство не мешало водителю и не портило внешний вид салона. Затем выводятся провода. Лучше всего это сделать через отверстие, в которое проходит трос спидометра. В помощь можно взять метровый кусок жесткой, но довольно тонкой проволоки. Кабель, идущий от тахометра, приматывается к концу провода изолентой таким образом, чтобы он прошел сквозь отверстие. Таким способом без особенных проблем можно протянуть все провода под капот. Подключите провод +12 к клемме Б, сигнал к клемме К. Для минусового нужно подыскать подходящее место на массе автомобиля. Его лучше зажать гайкой.

Штатные провода тахометров очень тонкие и отличаются большой хрупкостью. Есть смысл сначала припаять к ним качественные провода сечением около 1 мм². Цвета лучше не менять. Концы следует оснастить стандартными наконечниками. Теперь можно откручивать гайки на катушке зажигания, соединять провода и закручивать крепления. Не стоит прилагать больших усилий при затягивании гаек. Можно очень просто сорвать резьбу.

После установки нужно проверить работу тахометра. При включении зажигания на шкале прибора должен быть 0. Заведите двигатель. На холостых оборотах прибор должен показать примерно 750-850 оборотов коленчатого вала в минуту. Если есть функция проверки напряжения сети, включите ее. При нормальном заряде аккумуляторной батареи напряжение должно равняться 11-12 В. Если все показания соответствуют вышеперечисленным, можно считать прибор установленным.

Заключение по теме

Всем знакомые автомобили марки ВАЗ 2109 на заводе не оборудуются тахометром.

Эту недоработку легко устранить самостоятельно, купив в магазине штатный прибор.

Стоит он 1000-2000 рублей. Он считывает и показывает количество оборотов коленчатого вала, некоторые марки следят за напряжением бортовой сети, имеют часы с будильником и могут иметь массу других функций. Подключается этот очень полезный и умный прибор всего лишь с помощью 3 проводков. Перепутать их невозможно. С работой справится даже самый неумелый автолюбитель. Точно таким же способом устанавливаются тахометры на автомобили марок ВАЗ 21099 и ВАЗ 2108.
