Чистка дроссельной заслонки на ВАЗ 2110 своими руками

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Устройство агрегата

Функции

Если говорить простым языком без ненужной большинству автомобилистов терминологии, то дроссельная заслонка является ничем иным как педалью газа вашего автомобиля.

Нажимая или отпуская данную педаль, вы тем самым закрываете или наоборот открываете эту заслонку.

Устройство обеспечивает путь для поступления дополнительного количества воздуха. При максимальном нажатии педали газа в пол, вы на полную открываете заслонку, потому обороты двигателя увеличивается.

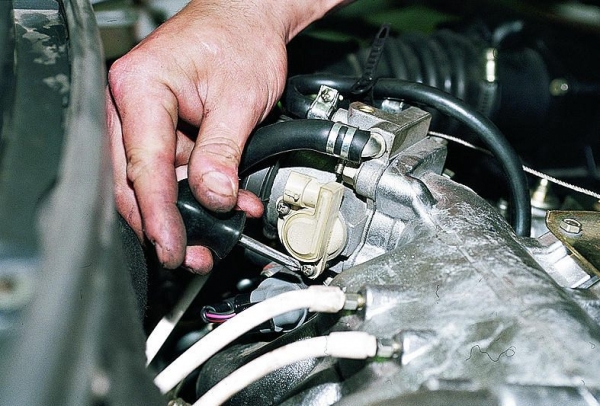

Расположение

Устранение неисправности

Если вы заметили, что дроссель начал плохо выполнять свои прямые обязанности, не спешите ехать на станцию технического обслуживания и отдавать свои деньги.

Проблему с заслонкой зачастую можно решить своими руками.

Чаще всего проблема с дросселем возникает из-за его загрязнения, что приводит к нарушению функциональности. Чтобы исправить ситуацию, достаточно просто почистить элемент.

Когда требуется чистка

Практика автовладельцев «десятки» показывает, что на этих автомобилях дроссель засоряется уже буквально через несколько лет после начала активной эксплуатации машины.

Самые большие «вредители» для заслонки — это частицы масла, пыли и газов, поступающих из картера двигателя.

Когда мотор работает, пыль смешивается с воздухом и маслом, образуя своего рода смесь, которая поступает в дроссельную заслонку. Со временем эта субстанция облепливает поверхности, скапливает на штоке холостого хода.

Вскоре покрывается грязью тепловой зазор, доступ через канал регулятора холостого хода существенно ухудшается. Если ничего при этом не делать, двигатель начнет некорректно работать, упадет динамика, мотор будет с опозданием откликаться на нажатие педали газа.

Признаки загрязнения

Определить проблемы с дроссельной заслонкой можно за счет характерных симптомов.

Признаки

Пояснение

Двигатель с трудом возвращается с высоких на низкие обороты

Это происходит, когда вы убираете с педали газа ногу. Вместо плавного возврата к требуемым параметрам, обороты буквально обваливаются до отметки 400 об в минуту. Двигатель при этом может заглохнуть, его начинает трясти. Обороты могут вернуться на нужную отметку, но с трудом

Двигатель тяжело запускается на холодную и даже при достижении рабочей температуры

Чтобы нормально запустить мотор, необходимо долго крутить стартер. Определить проблему можно на запах. Из выхлопной трубы будет поступать характерный аромат несгоревшего топлива. Попробуйте несколько раз выжать до упора педаль. Так вы полностью откроете дроссель, поступит воздух, двигатель запустится. Но в первые несколько минут движок все равно будет троить

Троение мотора — это достаточно косвенный признак, поскольку так двигатель может себя вести при различных видах поломки. Но не стоит исключать проблемы с дросселем.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

• Набор отверток;
• Ключ на 13 миллиметров;
• Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

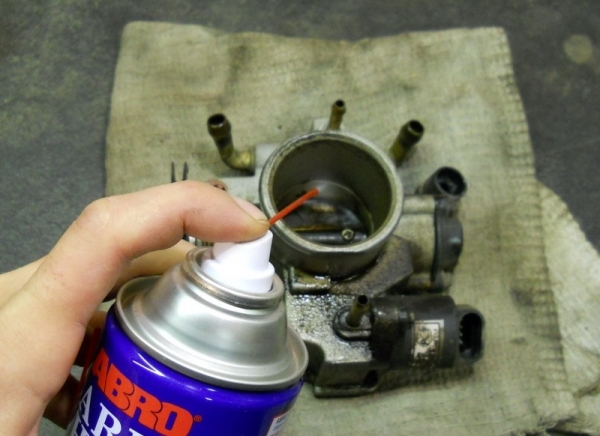

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

1. Снимите кожух, который установлен на силовом агрегате.
2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

Чистка

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

• С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
• Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
• Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
• Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
• Обязательно хорошо вымойте агрегат;
• Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
• Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
• Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

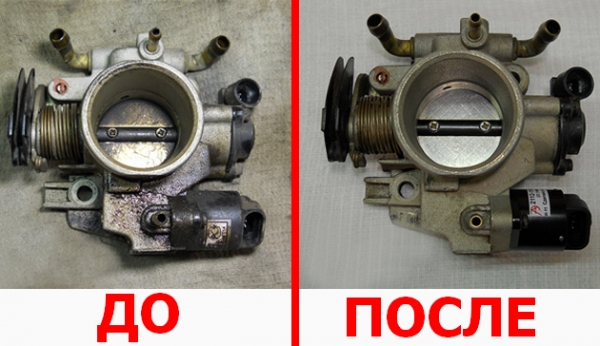

Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Дроссельный узел ваз 2110 8 клапанов

Чем отличается дроссельная заслонка на ВАЗ 2110?

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Признаки неисправностей дроссельного узла ВАЗ 2110 и способы их устранения

Как и в любом другом автомобиле, дроссельный узел ВАЗ 2110 предназначен для регуляции подачи воздуха в двигатель. То есть – он влияет на то, насколько обогащенная смесь поступает внутрь мотора. Поэтому любые неполадки могут привести к неправильной работе автомобиля.

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

• плавают обороты двигателя;
• нет четкого отклика машины при нажатии на педаль газа;
• при переключении передач, можно наблюдать рывки;
• наблюдается вибрация, когда машина работает на холостых оборотах;
• глохнет во время переключения скорости;
• плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха.
Помочь в данном случае может небольшая доработка дроссельного узла.

Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Чистка

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка. Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно.

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками. Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ.

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Дроссельный узел ваз 2110

Содержание:
Руководство по эксплуатации,
техническому обслуживанию
и ремонту автомобиля

Дроссельный узел ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112 – снятие и установка

РЕКОМЕНДАЦИЯ
Дроссельный узел на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 можно снять, не сливая охлаждающую жидкость. Для этого потребуются два болта М10 в качестве пробок.

ПРЕДУПРЕЖДЕНИЕ
Приступать к выполнению работы следует только после остывания двигателя до безопасной температуры (не выше 45°С).

Снятие дроссельного узла
1. Подготавливаем автомобиль к выполнению ремонта (см. п. 2а Подготовка автомобиля к ТО и ремонту).
2. Снимаем клемму провода с отрицательного вывода аккумуляторной батареи (см. п. 2 Аккумуляторная батарея – снятие и установка).
3. Снимаем декоративную накладку двигателя (см. Декоративная накладка двигателя – снятие и установка).
4. Отвернув пробку расширительного бачка, сбрасываем избыточное давление из системы охлаждения двигателя.
5. Снимаем шланг подвода воздуха к дроссельной заслонке.
6. Отсоединяем от сектора трос привода дроссельной заслонки (см. п. 3 и 4 Дроссельная заслонка – замена троса привода)
7. Отсоединяем разъем проводов от ДПДЗ (датчика положения дроссельной заслонки).
8. Отсоединяем разъем проводов от регулятора холостого хода (см. п. 2 и 3 Регулятор холостого хода (РХХ) – проверка и замена).
9. Крестовой отверткой ослабляем затяжку хомутов крепления шланга системы вентиляции картера, двух шлангов подвода охлаждающей жидкости.

. и шланга адсорбера.

14. Удерживая дроссельный узел в приподнятом положении, снимаем шланги подвода охлаждающей жидкости со штуцеров корпуса дроссельной заслонки.

15. Вставляем в шлаги болты М10. Чтобы они не выпали, затягиваем хомуты шлангов.

Установка дроссельного узла
Устанавливаем на автомобиль дроссельный узел и все снятые детали в обратной последовательности.

полезные советы автомобилисту

Дроссельная заслонка ВАЗ 2110 – улучшаем «слабое звено» автомобиля

Согласно статистике, одной из основных проблем владельцев ВАЗ 2110 являются частые поломки дроссельной заслонки. Даже при условии бережной эксплуатации авто приходится дорабатывать или полностью менять столь важную его деталь. К счастью, сделать это самому не так сложно, как может показаться на первый взгляд.

1 Доработка дросселя ВАЗ путем смещения вентиляционного контура

Как показывает практика, самыми “многострадальными” деталями в конструкции вентиляционной системы ВАЗ 2110 являются датчик расхода воздуха и регулятор холостых ходов. Они больше всего поддаются воздействию картерных газов, которые система вентиляции “десятки” не направляет наружу, а перегоняет к входу в карбюратор по второму кругу. Такое свойство и является основной причиной, по которой приходится дорабатывать заслонку дросселя.

В начале операции понадобится заглушить старый вход большого вентиляционного контура. Для этого используем пробку диаметром 16 мм. После этого на патрубке заслонки высверливаем отверстие диаметром примерно 13 мм. В него аккуратно вставляем уголок медной трубки, ширина которой должна составлять не менее 12 мм. При этом штатную трубку из резины необходимо удлинить примерно на 1 см.

Завершающим этапом регулировки станет увеличение начального угла открытия самой заслонки. Для этого мы отрезаем жестяную полоску толщиной 1 мм и крепим ее на рычажке дросселя.

Таким образом, мы примерно за 1 час произвели доработку заслонки дросселя “десятки”. После этого “холостые” обороты автомобиля не увеличатся, так как регулятор, отвечающий за это, адаптируется после каждого запуска мотора машины.

2 Промывка дросселя «десятки»

Зачастую владельцы ВАЗ 2110 путают неисправность дроссельного узла с обыкновенным засорением заслонки. К основным симптомам последнего можно отнести:

• при отпускании педали газа мотор не сразу переходит на малые обороты;
• двигатель с трудом запускается при сильном морозе;
• после запуска мотор еще несколько минут вибрирует;
• двигатель регулярно дергается на малых оборотах коленчатого вала.

Чтобы прочистить дроссельную заслонку, аккуратно снимаем пластиковую декоративную накладку, которая закрывает верхнюю часть двигателя. Далее отключаем шланг вентиляционной системы и сливаем масло с воздушного патрубка. После этого откручиваем крышку с расширительного бачка и отсоединяем шланг вентиляции топливного бака. Проделав эту работу, мы получаем свободный доступ к заслонке дросселя “десятки”.

Саму деталь необходимо чистить с помощью аэрозольных составов типа Wynn’s или WD-40. Процедура промывки детали должна повторяться с небольшой паузой в 15 минут. На первом этапе обрабатываем деталь аэрозолем и протираем влажной тряпкой. Во второй раз аэрозоль также нужен, только протирать деталь необходимо уже сухим куском материи. В процессе очистки категорически нельзя использовать щетки для работы с металлом, так как они сильно повреждают поверхность дроссельного узла.

При очистке дроссельной заслонки, также большое внимание стоит уделить каналу вентиляции картера. Эта часть узла больше всех подвергается загрязнениям.

Чтобы промыть внутренние каналы самой заслонки, откручиваем датчик холостого хода. Если в процессе демонтажа датчика вы обнаружили люфт, то деталь стоит заменить. Также нужно обратить внимание на состояние прокладки в дроссельном узле. Лучше всего, если вы замените и ее.

3 Замена заслонки дросселя на ВАЗ 2110

Одной из самых распространенных проблем водителей “десятки” можно назвать неисправность дроссельного узла. В таком случае владельцу авто остается только одно – произвести замену заслонки. Для этого многие владельцы посещают ближайшие СТО. Но мы с вами знаем, сколько стоят услуги российского специалиста. Поэтому будет лучше, если мы рассмотрим снятие и замену детали своими руками.

Начинать работу по снятию заслонки мы будем с отключения аккумуляторных клемм. Таким образом, мы обесточим электрическую сеть двигателя. После этого отключаем разъемы от датчика положения заслонки. Делать это нужно очень аккуратно, чтобы не повредить мелкий прибор. Помимо датчика также нужно отключить регулятор холостых оборотов и снять тросик с привода открывания дросселя.

Всю имеющуюся в конструкции охлаждающую жидкость необходимо слить. После этого ослабляем хомуты, удерживающие дроссельный патрубок и шланг картерных газов. Затем снимаем шланг вентиляции картера.

На финишном этапе демонтажа откручиваем крепежные гайки, удерживающие заслонку, и осуществляем снятие сломанной детали. Дальше остается взять новую заслонку и собрать всю конструкцию в обратном порядке.

Таким образом, за 30–40 минут мы наладили подачу воздуха в топливную систему ВАЗ 2110, потратившись только на новую заслонку дросселя.
